Onderwerp: schroefas doorvoer

Sinds enige weken lekt er water via de schroefas naar de bilge. In de 1e week van november gaat de boot de kant op en kan ik de vetkoorden vervangen en hoop dat het lekken dan gestopt is. (Waarschijnlijk wel).

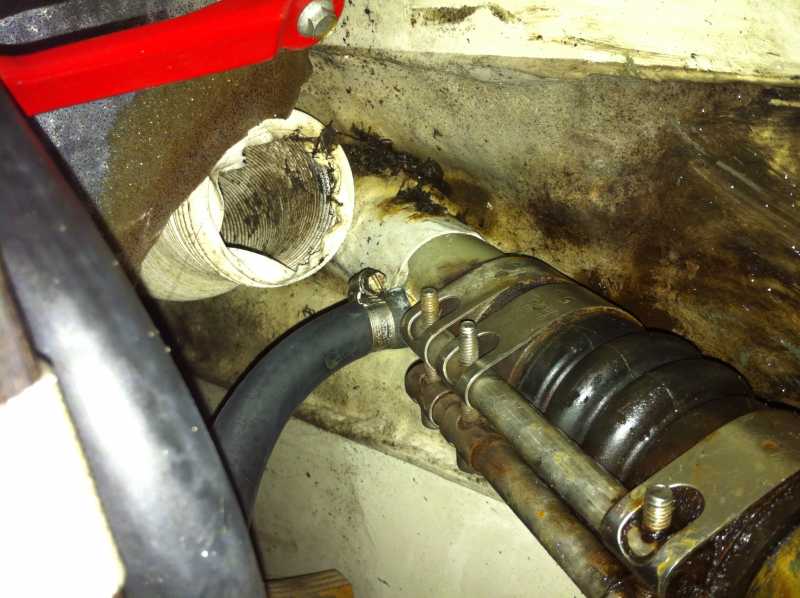

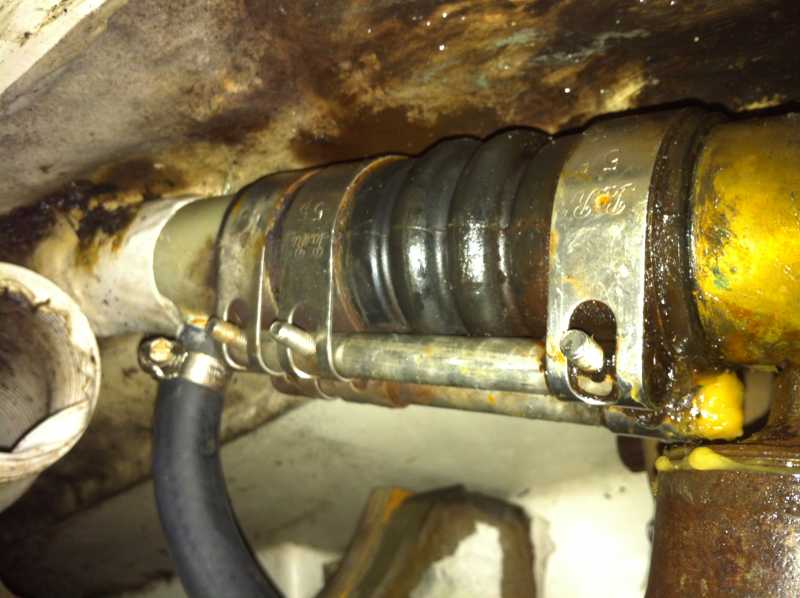

Nu heb ik vandaag foto's genomen van het gedeelte dat onder de accu zit en waar ik momenteel niet makkelijk bij kan.
Nu zag ik echter op de doorvoer een slang zitten en weet eigenlijk niet waar deze voor is
Iemand een idee?


Sorry de foto's zijn gedraaid.

Watertoevoer voor de watersgesmeerde schroefas

Mvg Fer

Bedankt Fer, maar als je een watergesmeerde schroefas hebt, heb je toch geen vetpot?

Fer schreef :
Kun/wil je dat eens verduidelijken voor de leken onder ons, Fer? Hoe kan bijvoorbeeld water smeren dan? Moet ik het begrip "watergesmeerd" letterlijk zo opvatten?

Die staat niet op de foto en je had dit ook niet aangegeven dus ging er vanuit dat de zwarte slang voor de watersmering was.

Je bedoelt toch de zwarte slang? En waar gaat deze dan heen?

Water gesmeerde schroefassen heb je in velen varianten, aan de foto’s en de vraag stelling dacht ik aan een watersmering via het koelwater.

Misschien ben ik even te snel geweest met de conclusie

Mvg Fer

Sorry ik dacht ook dat ik een andere foto geplaatst had. Zal even laptop aanslingeren en dan een nieuwe foto plaatsen.

Als ik de foto bekijk, kan ik ook geen andere conclusie trekken als Fer, dus vraag me af waar TS die vetkoorden heeft zitten

Anders zou t een afvoerslang zijn om binnenkomend water via de as weer naar buiten te brengen

Baines schreef :
Martin

Bij een watergesmeerde schroefas heb je rubber lagers die worden gesmeerd en gekoeld door water en je kunt dus de watergesmeerde schroefas letterlijk water gesmeer noemen want water kan smeren onder de juiste omstandigheden.

Deze techniek is in de jaren 60 uitgevonden en toegepast bij de rondvaartboten in Amsterdam.

Mvg Fer

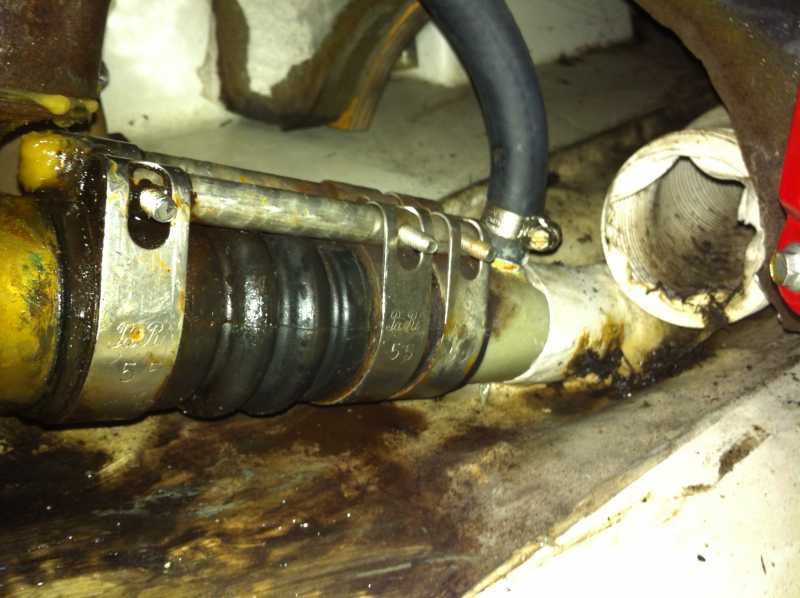

hier de foto die ik bedoelde.
links op de foto staat nog net de vetpot en de slang loopt in een lus naar de rode afsluiter rechts op de foto.

En de afluister gaat naar buiten toch

Het vet is er alleen voor om de afdichting in stat te houden wat allen verkort is niet genoeg namelijk.

Mvg Fer

Als het wel een vetgesmeerde as is, kan het slangetje dan simpelweg de vettoevoer zijn, vanaf een vetpot wat hogerop? Ik heb zoiets met een vaste leiding.
Dus, waar komt dat slangetje vandaan, is de grote vraag?

Fer even hard op denken dan....watergesmeerd is mij duidelijk (denk ik), maar wat is dan de toegevoerde waarde als er ook vetkoorden zitten?

Vetkoord is een afdichting die er voor zorgt dat er geen water in de boot komt, het is een oude methoden tegenwoordig heb je bv seals zoal Volvo Penta ze gebruikt.

Edit: Een vetkoord afdichting werk allen goed als er ook zo nu en dan vet bij het kort word gepomp.

Mvg Fer

Misschien een foto van iets verder weg? Er staan nu wat essentiele componenten NET buiten beeld... waaraan we wellicht zouden kunnen herkennen watvoor soort schroefas afdichting dit is?

@web, heb geen foto van verderaf kom ik achter.
Maar links op de foto staat de vetpot en de slang loopt omhoog en dan weer omlaag naar de afsluiter rechts op de foto en volgens mij dan naar buiten. Aan de onder zijde van de boot zit wel een soort roostertje en een uitstulping, lijkt me dan voor de aanvoer van de watersmering?!?
Ik zal volgende week andere foto's maken.

En nu weet ik het zeker het is een watergesmeerder schroefas

Kom we gaan naar het ZF cafe

Mvg Fer

de foto kwam me bekend voor,
Het is een flexibele pakkingbus.
Schroef as is watergesmeerd, asafdichting met vetkoorden en vet

www.exalto.com/products.php?id=130357

Ik zag nou niet direct ergens een pakkingdrukker maar dat zal dan wel met de fotograaf te maken hebben. De link naar Exalto laat 'm wel zien.

Je kent het gezegde “1 foto zegt meer dan 1000 worden’ maar dit wat even een uitzondering, maar goed we zijn er uit het is een watergesmeerde schroefas met vetkoord afdichting

Mvg Fer

@Sprokkie 100% dat is hem, alleen staat er bij mij op de beugel 55 en hij is leverbaar in oa 50 en 60 (zal wel weer zo'n standaard gevalletje zijn )
