Onderwerp: Webasto slang van kachel zit in de weg hoe oplosse

Hi allemaal,

De hete luchtslang van de Webasto dieselkachel zit in de weg. Het gaat om de slang die door de lengte van de boot loopt om meerdere ruimten van warme lucht te voorzien. Deze slang lijkt van hard kunststof gemaakt te zijn. Het mooiste zou zijn dat hij b.v. een cm of 4 ingedeukt kan worden. Maar ik betwijfel of dat kan, de vraag is scheurt hij dan niet? Wie heeft ervaring?

Of id het b.v. mogelijk om een stuk uit de slang te halen en t gat op te vullen met ene kleinere diameter slang? Of gaat er dan veel capaciteit van de hete lucht kachel verloren?

Graag jullie ideeën en tips!

Dank!

Als je die versmalling in het begin van de slang, kort bij de kachel, wil maken loop je de kans
1. dat er minder warme lucht vanaf de versmalling naar achter gaat
2. dat je kachel niet genoeg warmte kwijt raakt door die vernauwing
3. je kachel door die opwarming in veiligheid springt
4. Jullie elke dag dikke truien-dag op de boot gaan houden

Wanneer het de enige slang is voor warme lucht, dan verwacht ik dat hij zal trippen op overheating, om reden dat er te weinig lucht doorstroming is om de warmte af te voeren bij de brander.

Kan je niet die ene slang met een grote diameter vervangen door twee met een kleienere diameter en verderop in de boot weer samenvoegen met een Y-verbinding?

Vinni

Is het een idee om er een extra ventilator in de slang te plaatsen ivm meer weerstand door een dunner stuk slang?

De plaats is ongeveer 4 tot 5 meter van de kachel zelf af.

Een gat laat maar zoveel door als het gat groot is. Wat je zou kunnen doen, zoals vinni zei: dikke slang splitsen in 2 kleinere slangen en met die kleinere verdergaan.

Ik begrijp dat de kachel er al in zit, maar dat de slang nu "ineens" in de weg zit. Waarom, en kan je de situatie oud en nieuw beschrijven, fotograferen, tekenen? Dan is een beter onderbouwd advies mogelijk, denk ik.

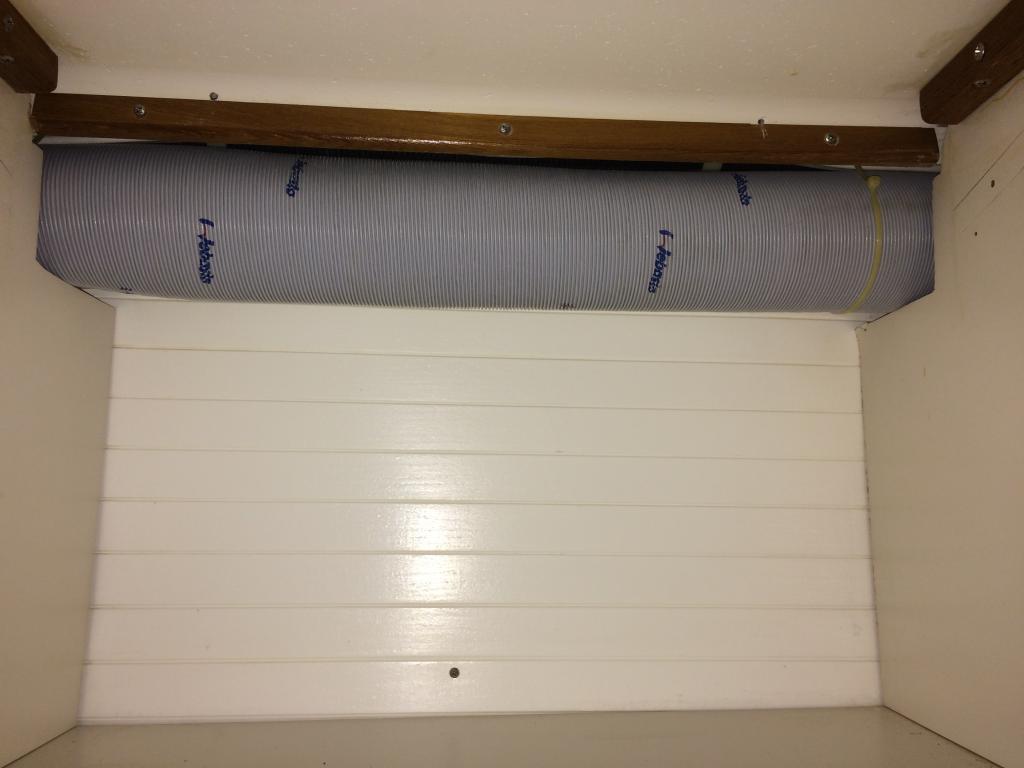

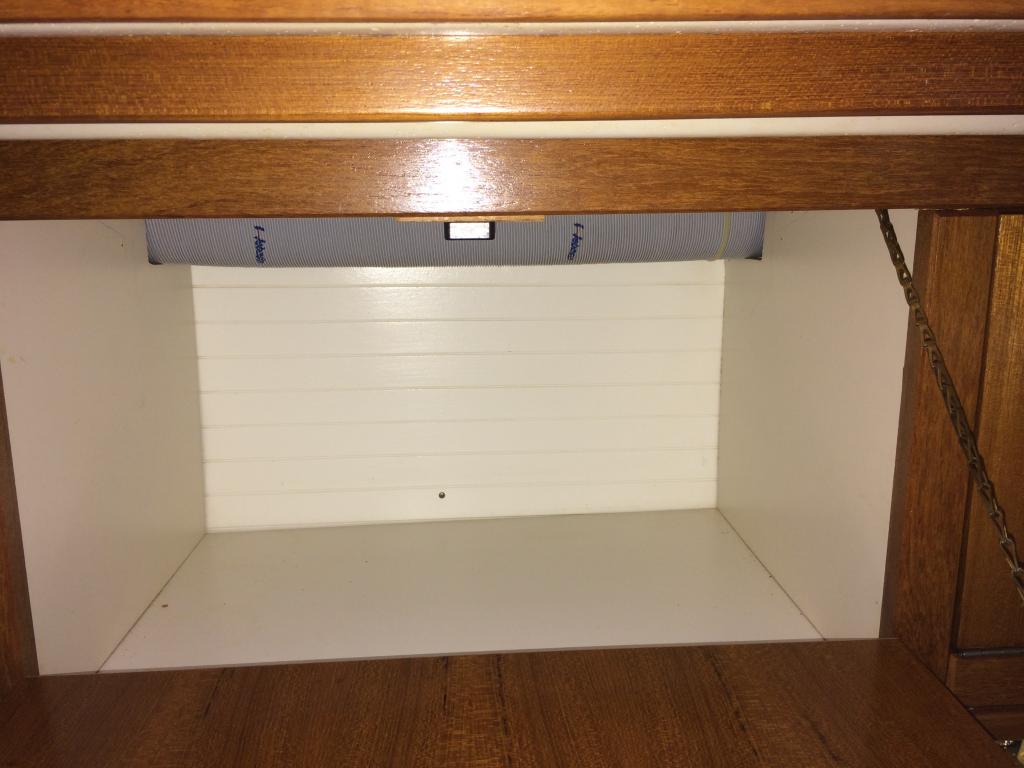

Wil een magnetron in een kastje plaatsen en daar zit de slang ook, zie bijgaande foto's:

Kleinere magnetron of ander kastje of warm eten in een dikke pull

Als ik de latjes tel dan kom ik op 26 tot 32 cm hoogte, daar moet ruim een magnetron in passen.

Heb een magnetron beschikbaar maar die neemt de gehele hoogte van het gat van het kastje in. (Het is visueel mooier om t hele gat van t kastje opgevuld te hebben met magnetron ipv kieren aan alle kanten.) Dus zal er een kwart van de slang in de weg zitten. De bovenkant van het kastje is verder naar achter dan de onderkant omdat die met de romp van de boot mee gaat. Ik schat dus 25% van de slang te moeten opofferen.
Helaas kan de slang niet verder omhoog of naar achteren.

is een extra ventilator in de slang een oplossing voor het verlies aan capaciteit?

Heb al gekeken n.a.v. het idee van Vinni om 2 kleine diameter slangen te koppelen.
Heb nog geen onderdelen kunnen vinden daarvoor.

Bestaat er bv niet flexibele slang die je zelf kan vormen. Als dat stuk in t kastje rechthoekig kan zijn dan zou t geen probleem zijn denk ik.

Als ik het goed zie, zitten er ook latjes achter de papslang. Die kan je toch weghalen? Anders inderdaad twee Y- stukken en twee dunnere slangen ertussen.

Zit voor dit kastje al een uitstroomopening? Dan kan iets vervormen niet zoveel kwaad, de uiteindelijke capaciteit aan het einde is dan natuurlijk wel minder.

Nog even over de magnetron, deze moet wel voldoende ruimte rondom hebben om zijn warmte kwijt te kunnen. Een te krap kastje, is niet aan te bevelen.

Gezien de aard van de vraagstelling: ligt een hete lucht oven ipv een magnetron niet meer voor de hand

Kan je de slang niet gewoon omleiden (naar beneden oid)?

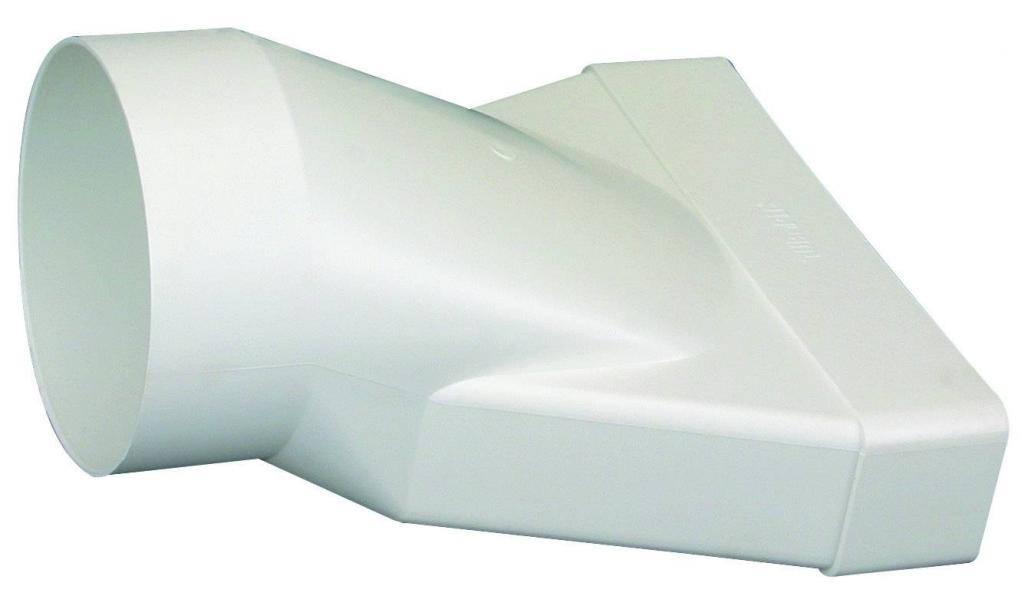

Vervangen door een stuk rechthoekig kanaal met de zelfde doorsnede oppervlakte en 2 x verloop rechthoekig op rond.

Iedere isolatieplaatwerkerij en/of spirobuis verwerker kan het ook voor je op maat maken van gegalvaniseerd of aluminium plaat.

Jedre schreef :
Dat zou kunnen maar dan liggen ze onder de vloer en daar koelen ze erg af. Loopt al een slang onder de vloer en met dat koude weer was de warme lucht in een cabine niet meer warm, zo koud kan t zijn. Dus dat vermijd ik liever.

Tricolor schreef :
Ja zoiets zat ik ook aan te denken, of een veel flexibelere slang in dat stuk monteren.

Ik zou ook eens naar de magnetron zelf kijken.Misschien kun je wel een stuk van de beplating afhalen?Meestal zit er behoorlijk afstand tussen de beplating en de componenten van de magnetron zelf.

Jeroen

Hou ook rekening dat je magnetron lucht wil hebben om zijn onderdelen te koelen.
Die lucht haalt deze soms op de zijkant, soms aan de achterkant, als je hem zo inbouwt dat hij geen koeling krijgt zal het misgaan. Zal normaal gezien in de handleiding moeten staan hoeveel ruimte hij rondom nodig heeft.
Een magnetron die niet voorzien is om ingebouwd te worden, wil meestal minimaal 5 cm vrije ruimte rondom hebben.

sleen42 schreef :
Dat zou ik in ieder geval NIET doen.
Koeling en straling. Magnetron produceert straling in de microgolf gebied, deze straling is gevaarlijk. Door de bouw van de behuizing wordt deze straling opgesloten en afgeschermd van de buitenwereld. Een magnetron openmaken en zonder of met gemodificeerde behuizing gebruiken stelt je mogelijk bloot aan die straling. NIET DOEN !

Kun je dde slang niet ovaal maken ter plaatse van de magnetron.
Dan blijft de oppervlakte van de doorsnede gelijk en vind er geen snelheidsverhoging plaats in de slang en is de weerstandsvermindering minimaal. (Niet naar helemaal plat natuurlijk maar bv een klijn stukje indrukken)
Probeer de magnetron eens te plaatsen en dan de kachel te laten werken en kijk of dit goed gaat.
Gr marcel

Ik weet het niet hoor,maar in mijn magnetron hier thuis zitten boven en aan de zijkanten roosters...?Of komt daar de straling dan niet doorheen?Mocht ik dat nou wel zelf willen doen,op die plaats waar het past de beplating eraf knippen en dan weer zo strak mogelijk monteren?Ik zie daar niet zo'n groot risico in of wel?Desnoods de roosters die het dichste bij de verbouwing zitten wat groter maken,zodat er meer warmte weg kan?Ik wil best geloven dat een magnetron een levensgevaarlijk iets is maar waarom zitten er dan wel roosters in?Wie maakt me iets wijzer

sleen42 schreef : Die roosters zitten er in om de lucht nodig voor de koeling door te laten, maar dat zit er achter die roosters nog een metalen plaat als afscherming tegen de straling.
Een magnetron op zich is niet levensgevaarlijk, maar de straling kan kanker veroorzaken.
Het grootte probleem is dat je de straling niet ziet, en niet voelt. Je ziet dus niet dat het misgaat. Die roosters zijn ook van metaal en met de juiste (kleine) afmetingen van de gaten zodat de straling er niet doorkan. ( bij grotere gaten kan de straling er wel door ).
Dit wordt bij het ontwerp opgesteld en nadien worden er nog stralingsmetingen gedaan.
Doe jezelf een plezier en ga niet een magnetron verbouwen.

Cat-36 schreef :
Kijk eens hier:
www.webasto-store.nl/webasto-l...0x60x60mm-luchtslang
van 80mm naar 2x 60mm. Vast ook met andere diameters mogelijk.

blommie schreef :
Nee, klopt niet.
