Onderwerp: ais zend geen gps data

ais zend geen gps data 14 mei 2016 19:19 #735074

  • joen
  • joen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2
hallo

al een tijdje ben ik aan het prutsen en vraag bij deze om hulp.

op mijn laptop gebruik ik wingps 4 pro met een losse gps antenne en een furuno fa-150 ais.
nu wil ik het liefst mijn gps signaal van de ais gebruiken en de losse gps muis weg laten.
het probleem is dat de ais geen gps data uitzend door de comport (of die komen in ieder geval niet aan op mijn laptop)
wie kan mij helpen bij de instellingen?

alvast bedankt.


!AIVDM,1,1,,B,13b80T0000PF=70NFF<;loAN26HD,0*78
!AIVDM,1,1,,A,13bVu200000F>@fNFPLt4pAN08KP,0*01
!AIVDM,1,1,,B,13b08b00000F=O6NFJgrw@gN0HKQ,0*36
!AIVDM,1,1,,B,13aB9f?P00PF<i>NFFe2GwwN2<1a,0*07
!AIVDM,1,1,,B,13:SWp3001PEnIdNDLhTb0IP0<4F,0*72
!AIVDM,1,1,,A,13aGtI8P00PF>PtNFO@h0?wN26HD,0*0A
!AIVDO,1,1,,,13aB:3UP000F>TRNFP5tKgwP2000,0*16
!AIVDM,1,1,,A,E>jN6<0W6@1WPab3bPa2@LtP0000:usB?9TV@00003v010,4*67
!AIVDM,1,1,,A,13aOBeS001PEhrFND@JTvi3R06HD,0*26
!AIVDO,1,1,,,13aB:3UP000F>TNNFP5<LwwR2000,0*57
!AIVDM,1,1,,A,13a1`b0P000F=S4NFKPe;wwP0hLO,0*7C
!AIVDO,1,1,,,13aB:3UP000F>TLNFP4tNOwT2000,0*20
!AIVDM,1,1,,B,13nLpn0000PEoDLNCJTr=E1T0HM;,0*1B
!AIVDM,1,1,,B,13aNDV00000F=FNNFI@uVFER0L0K,0*2D
!AIVDM,1,1,,A,13c4@20P00PF=KLNFJ@00?wR2@M@,0*2A
!AIVDM,1,1,,B,13b1Jd00000F=i2NFNqbqFCT0@MC,0*41
!AIVDO,1,1,,,13aB:3UP000F>THNFP4LLgwV2000,0*34
!AIVDM,1,1,,B,13a6`v7P000F=f:NFLnh0?wN08Mb,0*45
!AIVDM,1,1,,A,13`fJDh01mPEqu`NDgq6mbkR08Md,0*64
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 19:22 #735075

  • Faran
  • Faran's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14868
Staat de baudrate op 38400?
Jeanneau Sun Odyssey 37

Gecertificeerd werkloos
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 19:23 #735076

AIS receivers sturen vaak hun interne GPS niet door. Zie hiervoor de handleiding. Een aparte GPS is dan noodzakelijk. Laatste die ik heb aangelegd was een OCeanSat transponder waarbij het interne GPS niet naar buiten gebracht kon worden en alleen voor intern gebruik door de transponder zelf was te gebruiken.
Laatst bewerkt: 14 mei 2016 19:29 door Account op verzoek verwijderd 10. Reden: specificatie welk GPS signaal
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 19:33 #735077

De handleiding bij Furuno even doorgelezen.
Er komen geen berichten uit die de GPS-data doorgeven, is ook niet in te stellen.
Wel gek.....
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 20:16 #735093

  • H2O
  • H2O's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1303
Je eigen positie zit verwerkt in de AIVDO messages. Alleen begrijpt WinGPS 4 Pro deze niet en ik weet niet zeker of nieuwere versies van WinGPS dat wel doen.

Als je zeker wilt weten of het daar aan ligt zou je eens moeten proberen of je met OpenCPN wel een positie doorkrijgt (die begrijpt nl. AIVDO wel).

De oplossing zou zijn dat je Furuno AIS transponder ook RMC messages zou genereren, maar zoals BK opmerkt doet 'ie dat niet (volgens de manuals die online zijn te vinden). Veel goedkopere AIS transponders kunnen dat overigens wel.

Jeroen.
Alleen ingelogde leden kunnen reageren.

Re:ais zend geen gps data 14 mei 2016 21:40 #735125

  • mmaassen
  • mmaassen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 753
OpenCPN verwerkt AIVDO berichten goed en haalt daar idd de GPS gegevens uit. Ik gebruik opencpn met een Emtrak transponder. In de configuratie software ProAIS kun je aangeven welke GPS data uitgestuurd moet worden. Moet ook werken bij een OceanSat.

Verstuurd vanaf mijn Nexus 5X met Tapatalk
Time Out - Elan 333 (2001)
Laatst bewerkt: 14 mei 2016 21:40 door mmaassen.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 22:52 #735142

Ik kan dinsdag wel even testen of de AIVDO message GPS positie doorgeeft (RMC). Ik verwacht van niet, daar de FA150 niet bedoelt is om GPS positie door te geven. De interne GPS is alleen bedoelt als klok functie voor de TDMA timing. Positie haal je uit een externe GPS. Hij is dan ook bedoelt voor de beroepsvaart (klasse-A). Aan boord hebben ze GPS'en in overvloed (minimaal 2 :unsure: ).
Na een periode van stilte ben ik er weer...!
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 23:06 #735143

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32550
Baasklusje schreef :
De handleiding bij Furuno even doorgelezen.
Er komen geen berichten uit die de GPS-data doorgeven, is ook niet in te stellen.
Wel gek.....

Dat is dus het juiste antwoordt, Furuno geeft geen positie uit. Nooit begrepen, maar het klopt.
Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 14 mei 2016 23:13 #735144

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 32550
Belerion II schreef :
Ik kan dinsdag wel even testen of de AIVDO message GPS positie doorgeeft (RMC). Ik verwacht van niet, daar de FA150 niet bedoelt is om GPS positie door te geven. De interne GPS is alleen bedoelt als klok functie voor de TDMA timing. Positie haal je uit een externe GPS. Hij is dan ook bedoelt voor de beroepsvaart (klasse-A). Aan boord hebben ze GPS'en in overvloed (minimaal 2 :unsure: ).

FA-150 geeft geen positie door.
Een Klasse-A van true heading, de Carbon-pro, doet dat wel (RMC). Scheelt een hoop extra gedoe met GPS draadje naar je navigatie.

Het heeft te maken of de GPS module gekeurd is als Wheelmark GPS positie gever.
De meeste klasse-A's zijn alleen gekeurd als AIS en niet ook nog als GPS.
Voor zover ik weet, haalt OpenCPN geen positie uit AIVDO berichten. Ik heb een FA-150 op mijn kantoor als ontvanger voor openCPN.
Ongevraagd advizeur
Laatst bewerkt: 14 mei 2016 23:15 door Calidris.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 06:41 #735165

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7385

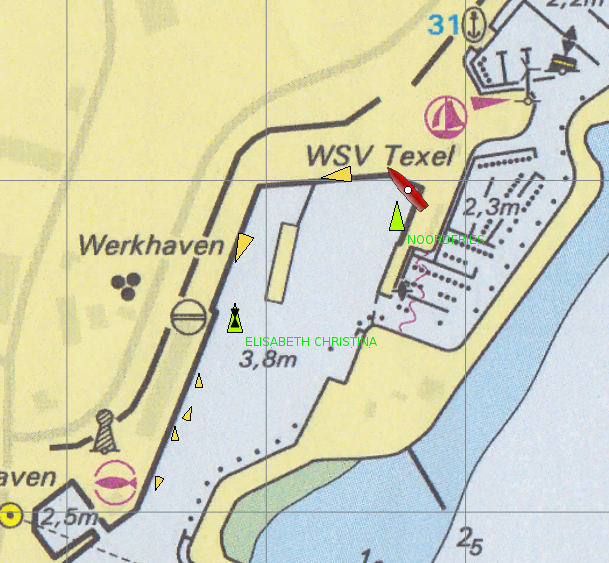

OpenCPN haalt wel je eiogen positie uit VDO berichten. Heb jouw data even afgespeeld in OpenCPN en dan krijg ik keurig je positie in beeld.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 06:45 #735166

  • joen
  • joen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2
bedankt voor jullie reacties. vreemd dat de fa-150 geen gps uitzend helaas. verder zal ik opencpn even proberen.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 10:52 #735240

De layout van de VDO:

VDO - UAIS VHF Data-link Own-vessel report This sentence is used to transfer the entire contents of an AIS unit's broadcast message packet, as defined in ITU-R M.1371 and as sent out by the AIS unit over the VHF Data Link (VDL), using the "Six Bit" field type. The structure provides for the transfer of long binary messages by using multiple sentences. The sentence uses the same structure as the VDM sentence formatter.

!--VDO,x,x,x,a,s--s,x*hh<CR><LF>
1e x Total number of sentences needed to transfer the message
2e x Sentence number
3e x Sequential message identifier
a AIS Channel
s---s Encapsulated ITU-R M.1371 radio message
4e x Number of fill-bits

Meerdere VDO's samen vormen dus 1 bericht, en de positie zal ergens in de ITU-R M.1371 zitten, want voor AIS zelf is het zenden van de eigen positie (voor de andere schepen) wel nodig natuurlijk.
Hoe de positie in die ITUmessage zit? Geen idee, kan er geen layout van vinden.

edit: toch wel: www.itu.int/dms_pubrec/itu-r/r...-201402-I!!PDF-E.pdf
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 15 mei 2016 10:53 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 11:05 #735244

in dat ITU-bericht zit de positie als volgt:

28 bits Longitude in 1/10 000 min (180°, East = positive (as per 2’s complement), West = negative (as per 2’s complement). 181 = (6791AC0h) = not available = default)

27 bits Latitude in 1/10 000 min (±90°, North = positive (as per 2’s complement), South = negative (as per 2’s complement). 91° (3412140h) = not available = default)

vanaf bitpositie 62.... succes ;-)
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 11:26 #735250

ja ik heb dat dus ingebouwd in de mux, dat ais protocol. Gebruiker kan RMC bericht omzetten naar het AIS VDO bericht.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 15:59 #735351

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16018
Yazz schreef :
AIS receivers sturen vaak hun interne GPS niet door. Zie hiervoor de handleiding. Een aparte GPS is dan noodzakelijk. Laatste die ik heb aangelegd was een OCeanSat transponder waarbij het interne GPS niet naar buiten gebracht kon worden en alleen voor intern gebruik door de transponder zelf was te gebruiken.

Was dat een klasse B transponder? Mijn Ocean Sat B transponder doet dat namelijk wel.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 16:15 #735354

JA was idd een class B transponder. Doet ie dat alleen over de USB poort of over de NMEA out?
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 15 mei 2016 19:05 #735401

  • H2O
  • H2O's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1303
Yazz schreef :
JA was idd een class B transponder. Doet ie dat alleen over de USB poort of over de NMEA out?
Mijn Oceansat transponder op basis van SRT Cobalt doet dat ook over NMEA out in ieder geval (is softwarematig aan en uit te zetten).

Jeroen.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 16 mei 2016 10:37 #735546

Dit was 2 jr geleden. Software stelde mij alleen in staat om MMSI in te stellen. Volgens mij kwam de GPS data wel over USB poort, maar niet over de NMEA touwtjes. Hebben daarvoor een separate GPS van Furuno gekoppeld

Daarnaast ook een Garmin radar aan OpenCPN gekoppeld middels een WiFi vYacht kastjes waarvan een Ethernet porrt gebruikt voor koppeling
zie hier voor het verhaal
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 16 mei 2016 21:23 #735708

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16018
Mijn.transponder is ook 2 jaar oud. En ik kan dat gewoon met proAis2 ( de software waarmee je de AIS instelt, oa je mmsi, bootnaam, lengte, type enz) aan of uit zetten. Gps gegevens komen over de nmea uit en ik denk dat ze niet eens over de usb gaan.
Ter info: onlangs navraag gedaan en het expliciete advies gekregen de usb poort alleen te gebruiken voor programmeren, instellen en eventueel diagnose. En dan alleen met de laptop op eigen accu. Voor de rest de nmea draadjes gebruiken.
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 16 mei 2016 21:43 #735712

  • Faran
  • Faran's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14868
Wel een beetje offtopic.

De goedkopere AIS devices zijn niet voorzien van opto-couplers. Vooral met een USB aansluiting kan dat schade opleveren aan beide apparaten.
Jeanneau Sun Odyssey 37

Gecertificeerd werkloos
Alleen ingelogde leden kunnen reageren.

ais zend geen gps data 17 mei 2016 07:40 #735752

Even terugkomend op de vraag van TS:
In je AIVDO-bericht (Own Message) is je positie opgenomen. Die zou je kunnen gebruiken als je plotter daar mee om kan gaan.

In je openingspost staat het volgende AIVDO bericht:
.
!AIVDO,1,1,,,13aB:3UP000F>TRNFP5tKgwP2000,0*16

Als je die string decodeert komt er het volgende uit:
.
MMSI               : 244615694
Latitude           : 53.043238°
Longitude          : 4.855708°
Speed              : 0.0 knots
Heading            : 511°
Course over ground : 318°
Rate of turn       : -9999°/min
Navigational status: 5

Dit is dus het bericht van je eigen AIS. Positie ergens bij Texel?

AIVDO wordt tevens naar de NMEA-outputs van de FA150 doorgestuurd. Dus beschikbaar voor je plotter mits die met de AIVDO-string om kan gaan.
