Onderwerp: Kaartlezen, uitleg kaartsymbool

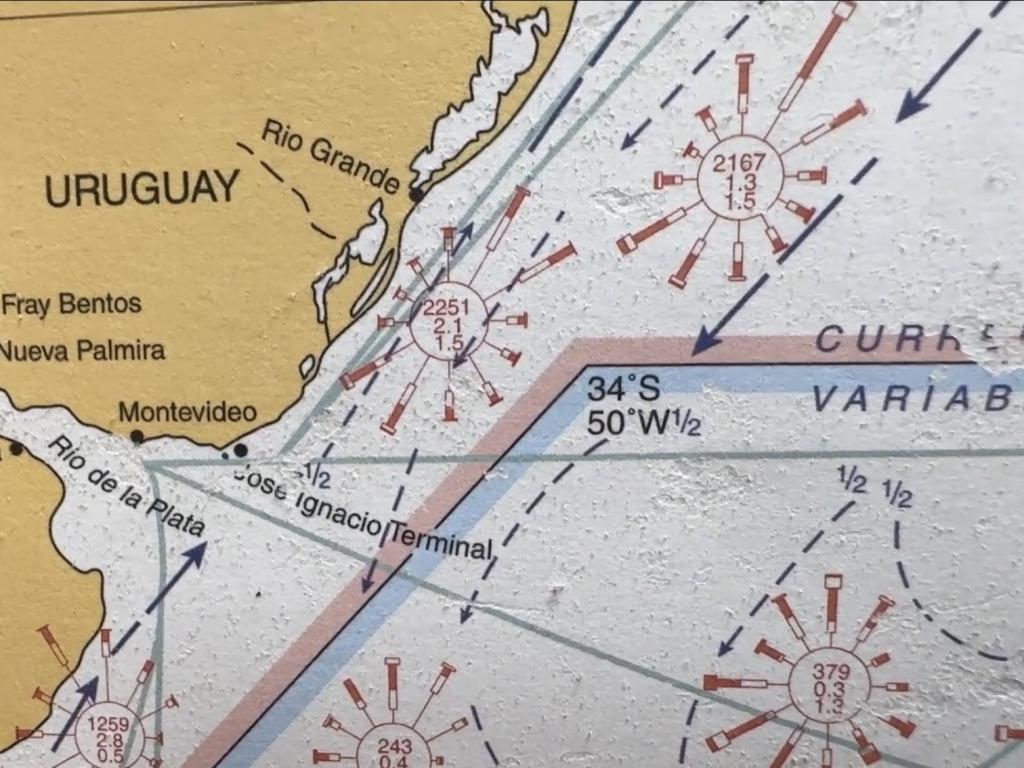

Langs deze weg de vraag hoe onderstaande kaartsymbolen te lezen. Kan iemand mij daarvan een uitleg geven? Dank!

dat zijn de symbolen voor overheersende wind of stroom richting en - sterkte
cdn.knmi.nl/system/updates/ima...ruari.jpg?1709246114

In dit geval lijkt me dat de stroming

JB-NL schreef :
Grapjas.
Laat een pagina van het KNMI zien waarop windrozen worden getoond, die als twee druppels water lijken op die op kaart van TS, maar toch luidt de conclusie dat de symbolen op de getoonde kaart de stroming aangeven.

Normaal wordt stroming op een klassieke zeekaart aangegeven in tabel waarin bepaalde locaties met een letter in een ruitje worden aangegeven.

Leuk, voor wind/seizoenen lijken me het wat veel symbooltjes

Wat de kaartsymbolen echt betekenen staat als het goed is in de legenda. Maar neem aan dat je daar al gekeken hebt. Als er niks op staat kan je ook op zoek naar kaart 1 van de uitgever. NOAA publiceert deze bijvoorbeeld: nauticalcharts.noaa.gov/publications/us-chart-1.html

Windrozen en de lange pijlen die ook op dit kaartsegment staan geven de stroomrichting en en stroomsnelheid aan. De windrozen gelden voor een gemiddelde richting en snelheid gemeten over een maand.Iedere maand een eigen roos. De stroomsnelheid is ook bekend ,net zo als de stroomatlas van b.v. de Waddenzee en Noordzee. Het getoonde kaartsegment betreft een heel groot gebied, vandaar de meerdere rozen op de kaart

Leg de windroos eens uit?

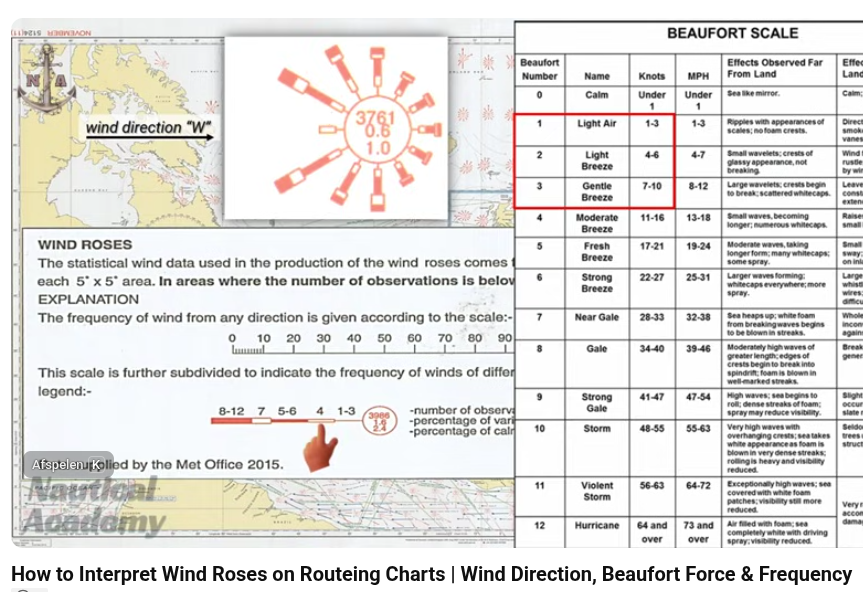

Hier een aardige uitleg

Opgelost....

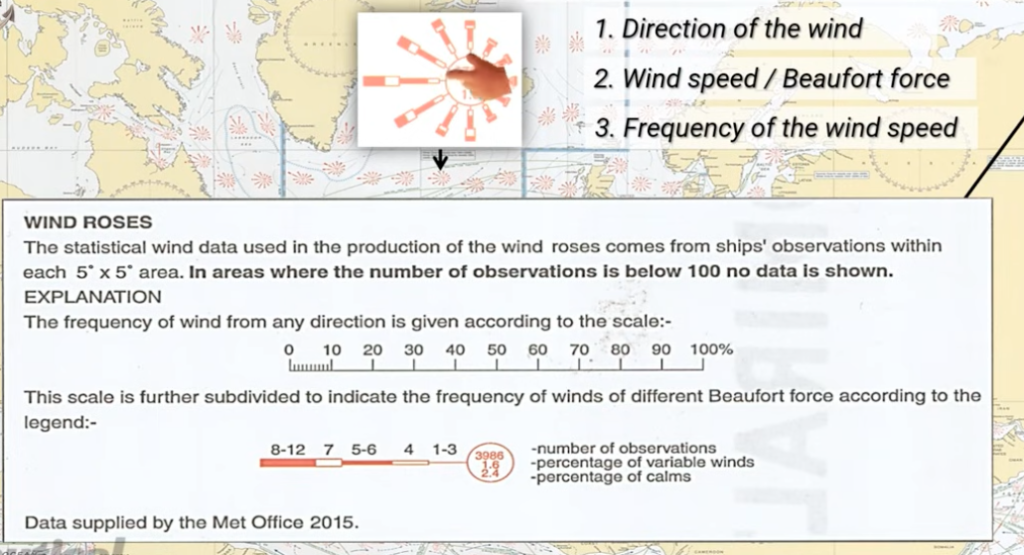

wat waardeloos, al die advertenties. Screenshot:

Dank voor de verheldering! De vraag die nog even bleef hangen bij mij was de periode in het jaar waarvoor de windroos zou gelden. Je hebt dus voor iedere maand een passende routeringskaart. In de uitleg van de navigatie academie dus de routeringskaart voor november. Ook is mij nu helder hoe de kansberekening werkt, en waar de cijfers inde cirkel voor staan. Nogmaals dank!

Wadloper schreef :
Zeg maar grapjas..
Poste eerst alleen over wind, in gedachten dat het Marsdiep was, toen viel mn oog op Uruguay..en idd gezien de grootte + de overheersende richtigen gaf dat meer indruk dat het de getijden stroming betreft.
Blijf vooral laggen, is gezond, probeer ik ook
