Onderwerp: Inbouwen Trudesign doorvoeren en afsluiters

Kan je de uitsparing niet opvullen?

Veel in dit draadje over inbouw TD in polyester, maar kan TD ook in staal?
Op hun site staat niets.
Ook geen maten.

Want een beperking die ik zie is het draadvrije stuk tussen de flange naar het gedeelte met draad. Hoe veel mm is draadvrij?

Minimale huiddikte staat op hun site. Staal zul je meestal moeten opdikken vanwege het niet doorlopen van de draad.
www.google.com/url?sa=t&source...NjnjKJAFnDmbA39XkpCf

20 mm dus "effective hull thickness". Bij gebruik van de collars gelden óók maximale diktes.

Dank je @Nachtvlinder daar heb ik straal overheen gelezen. Was gefocust op de tekening.

Ik heb (nog) geen ervaring met staal, maar het lijkt me dat je meer als 10mm niet zomaar een GRPplaat op staal kan plakken maar tot de minimale dikte er een flinke dikke plaat op zou moeten lassen.

Klopt dat?

scope schreef :
Let wel, het is "recommended for very thin hulls", dus geen absoluut voorschrift. Ze zullen bij het schrijven van dat document vooral aan polyester gedacht hebben. Ik kan me zo voorstellen dat een stalen romp al dusdanig stijf is dat een backing plate helemaal niet nodig is.

scope schreef :
Ik zou voor de grp-plaat gaan... (Of multiplex in epoxy)
Het staal eronder is stijf genoeg. Je hebt enkel een eventuele verdikking nodig.

Eclips schreef :
Het gaat niet om de stijfheid, maar om de lengte van de schroefdraad. Carbon of staal van 3 mm kan ook best stijf genoeg zijn...

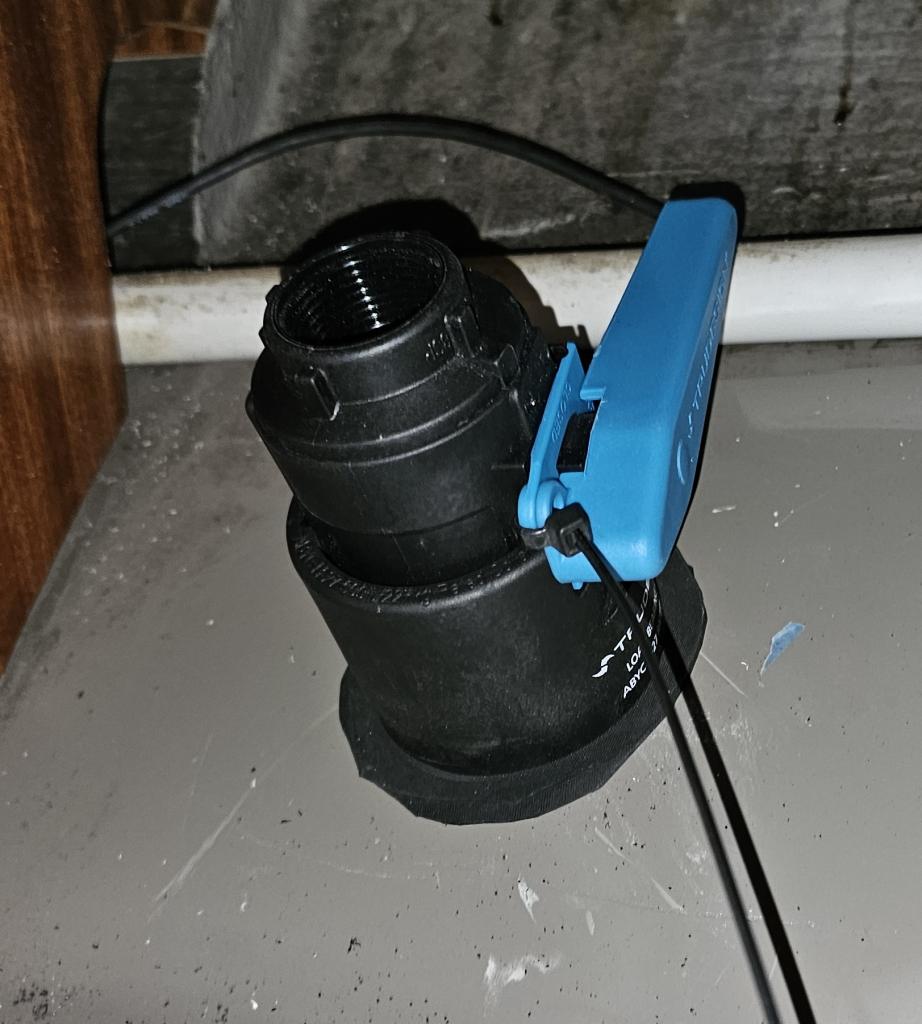

Nog even paar plaatjes van hoe het nu in onze boot is geworden, de boot ligt er sinds zaterdag in.

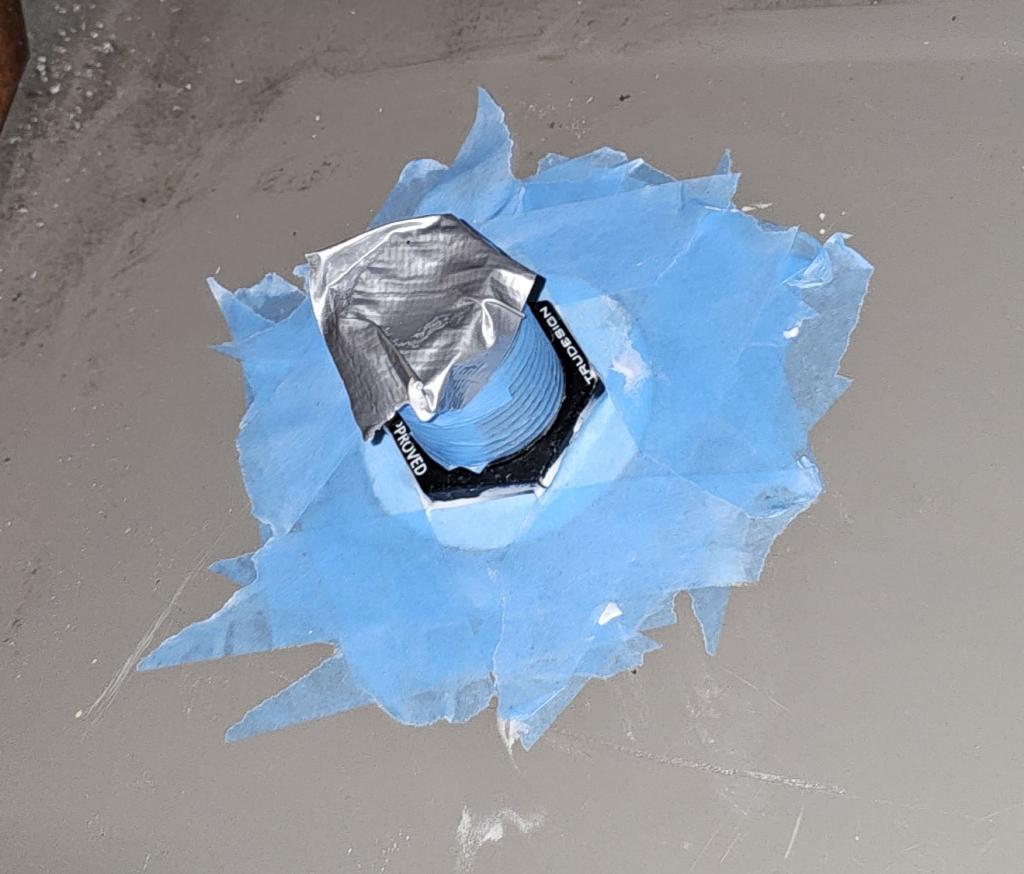

Ik had dus de verdiepingen in de schaal waardoor de collar niet paste. Uiteindelijk in 3 stappen gedaan: Eerst verlijmd met Epoxy ingedikt met Stewathix (Ik heb een enorme doos staan mocht iemand een zakje willen). Vervolgens na 2 dagen de ruimte tussen moer en binnenschaal opgevuld met epoxy ingedikt met glasbubbels. Wel even nageplakt met schilderstape om niet uit te laten lopen.

Ik bleef vervolgens net teveel kromming in de schaal houden om de collar netjes te laten aansluiten. Dat heb ik opgelost met 2 dunne laagjes EPDM dakbedekking dat ik nog had liggen. Dat werkt eigenlijk wel mooi, sluit nu goed aan en de collar heeft ook gewoon mooi grip op het EPDM.

Belangrijkste was natuurlijk: Nadat de boot erin ging bleef alles droog De doorvoer van de motor is (nu met wierfilter ertussen) aangesloten, de wasbakken nog niet, dat moet allemaal in April. In April hopelijk al wel zeilen, maar overnachten dan pas vanaf mei.

Top!

Netjes opgelost zo!

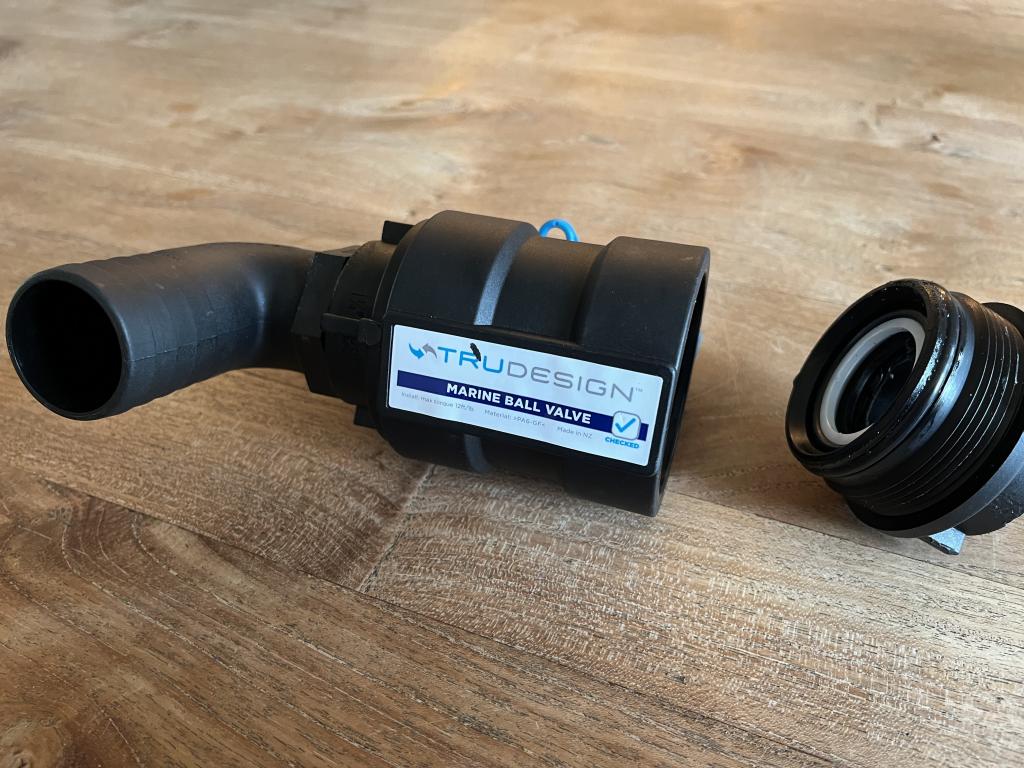

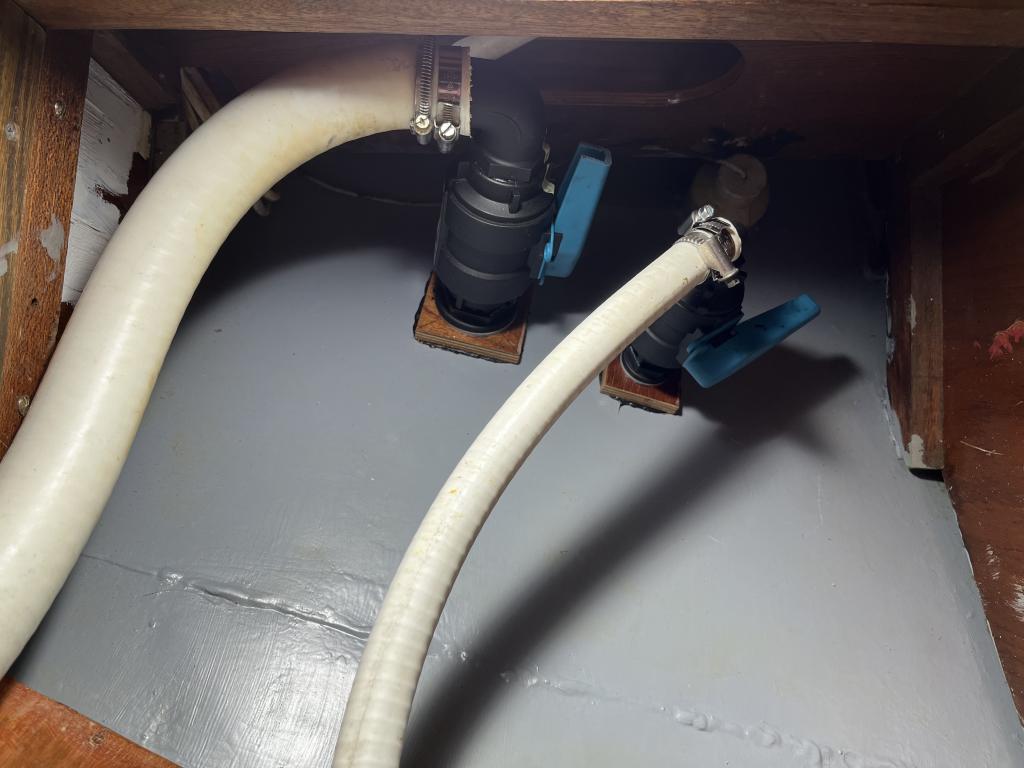

Ik ga na het stralen en aanbrengen van 2-c primer op het ow schip van mijn boot ook over op Trudesign afsluiters. Ik wil zowel de huiddoorvoeren als de afsluiters en slangtules monteren met Sika291i Aan de binnenkant van de romp kit ik eerst 9 mm multiplex plaatjes om een vlakke onderkant voor de moer te creëren. Ik heb dit draadje doorgelezen en heb nog 2 vragen:


[/ul]Is het nodig om eerst nog een primer aan te brengen voordat je de kit gebruikt? Zowel tussen huiddoorvoer, staal en multiplex plaatjes? In dit draadje lees ik niet dat iemand dit gebruikt heeft?

[/ul] Moet je de afsluiter en langtule perse tot het eind vastdraaien, of mag je een millimeter tussen het draadeind en de
"stop" laten. Dit ingebrand met de ideale richting van 2 haakse slangtules?

Ik ga er vanuit dat als je zowel de afsluiter als de doorvoer en slangtule dik in de sika zet dit voldoende zou moeten afdichten?

Noballast schreef :
@noballast: ik meen te herinneren dat je voor de vuilwatertank een grotere kraan genomen hebt dan de standaard 38mm.
Welke afvoerleiding komt daar op?

Van belang is het aantal toeren schroefdraad die je gebruikt.
Als je een toertje op het einde mist en je hebt niet teveel draad op voorhand weggezaagd, dan is er niets aan de hand.
Voldoende Sika gebruiken.
Primer weet ik niet...

Ilex schreef :

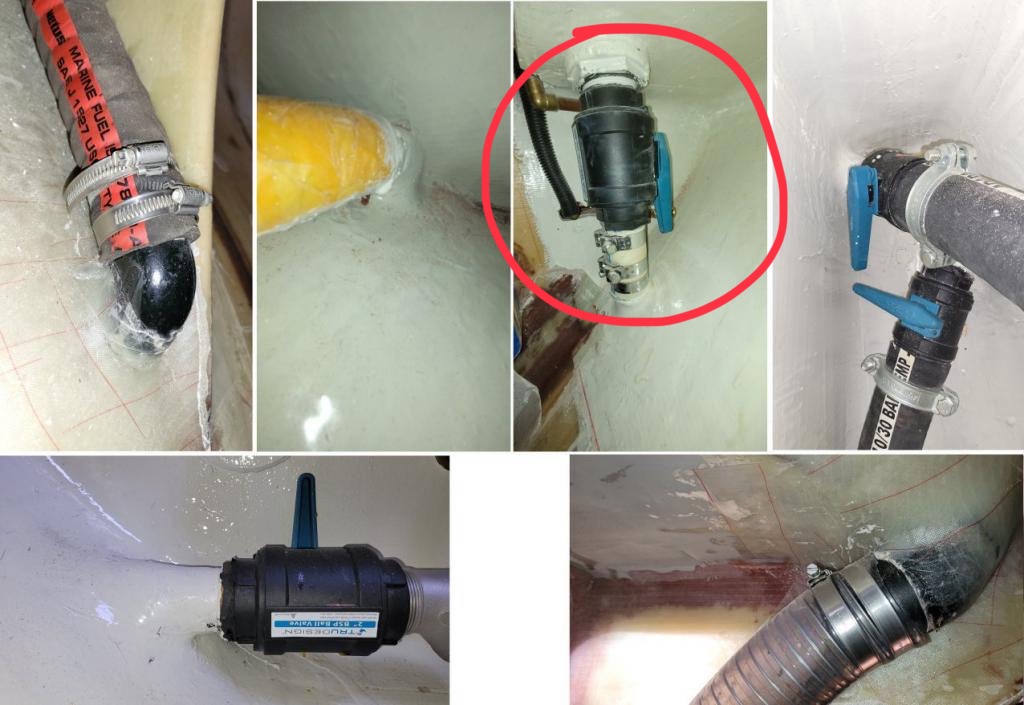

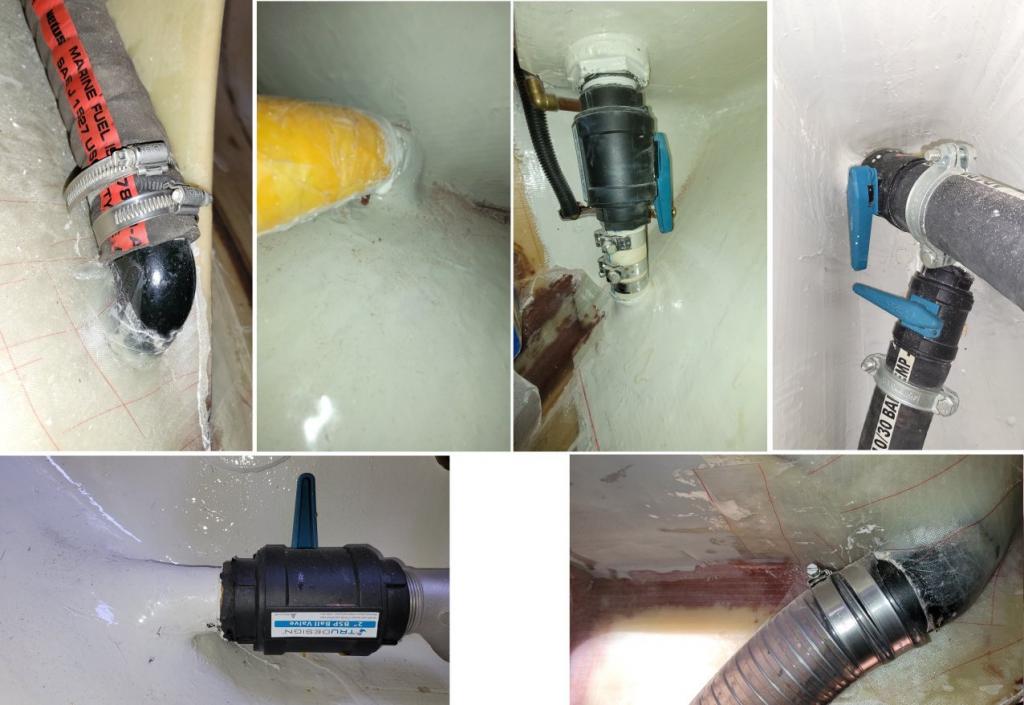

2” zie plaatje rode cirkel. Huiddoorvoer is een ingelamineerde rechte Trudesign 2” slangkoppeling. Zit nog boven water en het stukje slang is maar kort. Is geurvrije sanitairslang 50x60

Thx!

Thanks Ilex, iemand anders die primer heeft gebruikt voor Sika291i aan te brengen op trudesign?

bootsman schreef :
Het mag, maar het hoeft niet. Als je de vlakken goed ontvet is de houdkracht ook zonder primer meer dan voldoende. En het staat je vrij om de haakse tule in de optimale positie te draaien. Door eerst een proefmontage zonder lijm/kit te doen heb je een idee wanneer de tule helemaal aanligt en ben je er zeker van dat er niet nóg een heel rondje draad op zit.

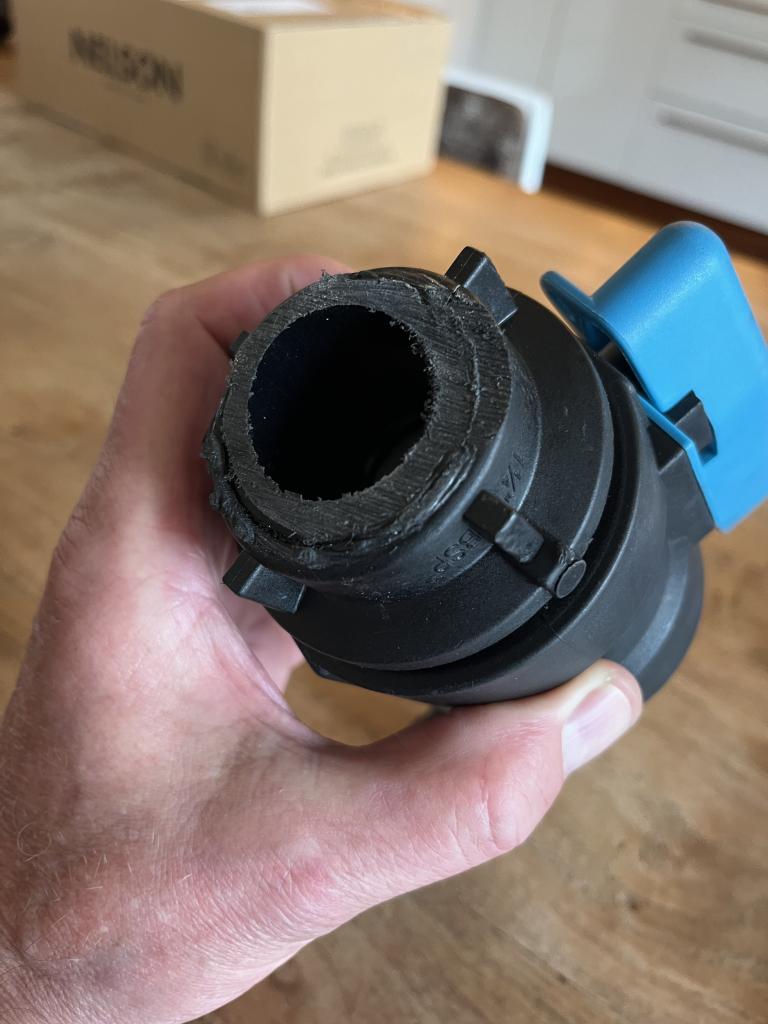

Lange tijd terug bleek de 2" niet vorstbestendig.
Trudesign ging een oplossing zoeken.
Iemand weet van dat dit gelukt is?

Eclips schreef :
Duidelijk, thanks.
