Onderwerp: Aanpassingen bootbouwtekeningen

Hallo allemaal.

Dit is mijn eerste bericht dus, here goes...

Ik heb bouwtekeningen voor een catamaran en er zijn wat aanpassingen die ik wil er aanbrengen "to meet my needs" .

Eerst heb ik met de designer gesproken/geconsult maar het is te merken dat ie niet aan toe wil beginnen/helpen.

Na contact te hebben genomen met een paar naval architecten, kreeg ik wat prijzen van 20 a 60 duizenden euros er voor . Dat was wel even "shoking" want de bouwplannen hebben zo'n 700 euros gekost.

Wat zijn mijn alternatieven ?

mvg Jim

alvast bedankt voor jullie tijd.

Jim,

Ik heb een heleboel dingen aangepast aan mijn bouwtekeningen heb zelfs twee tekeningen door elkaar gebruikt. Het is even de vraag wat je aan wil passen.
Ik heb bv mijn boot iets breder en langer gemaakt en ander type zwaardkast en mijn floats is een hybride tussen het ene ontwerp en het andere ontwerp, zo heb ik nog wel meer dingen aangepast.

F32thriller schreef :
Zelf doen is een alternatief, maar afhankelijk van wat je aan wilt passen en je achtergrond. So Jim, please do tell.

Hallo F32thriller bedankt voor je reactie.

Ik snap wat jij bedoel. Zo iets wil ik ook doen. Er zijn veer aspecten van andere boten van het zelfde designer die ik heel leuk vind en wil ik ze ook door elkaar gebruiken.

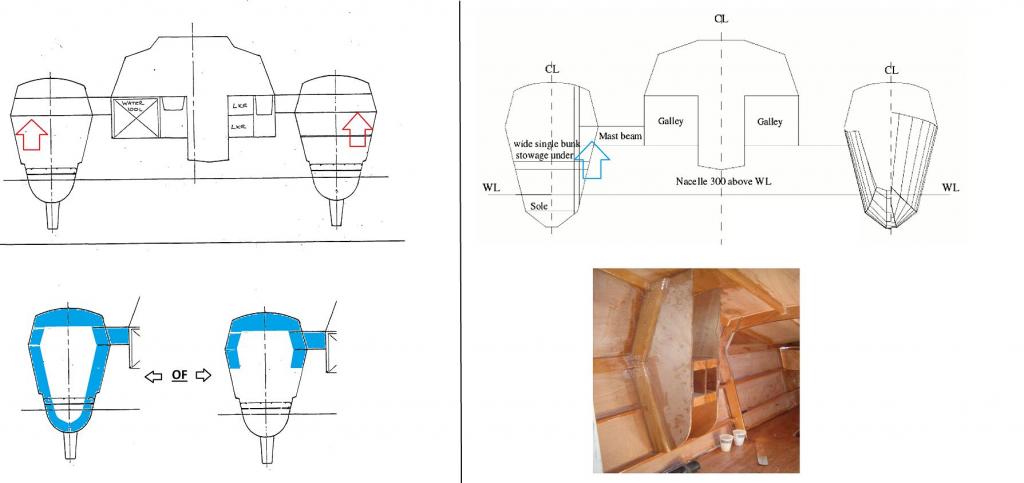

In de foto zie je een aanpassing er van.

In de linker (oudere tekening) wordt er een cross mast beam gebruikt. De doorloop is dan 1.20 cm in de hulls van de totale 1.85 cm. De crossbeam gaat dus door de hull.

In de rechter (nieuwe tekening van een andere boot die eigenlijk een soor snelle variant van de oudere is)
zie je de crossbeam niet door de hulls dwars gaan.

Ik wil of een bulkhead maken (voor meer versteveging) of een halve bulhead.

De oude tekening is voor ocean crossing, de nieuwe is voor coastal cruising.

JotM schreef :

Hallo JotM,

Achtergrond ? Hout(kozijnen keukens) metaal (constructie zonnepanelen/boiler voor heet water) electricien en techniek. Jack of all trades.

oh ja, en niet Nederlands

Ik verander wel eens tekeningen met Powerpoint , daa kan veel meer dan in bijv. Paint . Gewoon de afbeelding kopieëren naar powerpoint. Lijnen en andere zaken kun je weghalen door ze over te trekken met wit of een andere ondergrondkleur en ergens overheen tekenen gaat ook als je dat in de juiste volgorde doet of het nieuwe deel naa voen haalt met de "schikken"functie. gaat eigenlij best goed.

Nog veel meer , ook bijv. maten opmeten , hoeken meten en oppervlaktes berekenen na calibreren met een bekende afmeting kan ook als je van een afbeelding eerst een PDF maakt en die verder bewerkt met de (gratis) PDF-Xchange Editor ( pdf-xchange.eu/pdf-xchange-editor/ ). Wel een nogal ingewikkeld programma waarvoor je beslist ook de 200 pagina's grote manual ( drive.google.com/file/d/1TzVsk...07l/view?usp=sharing ) en de helpfunctie nodig zult hebben .

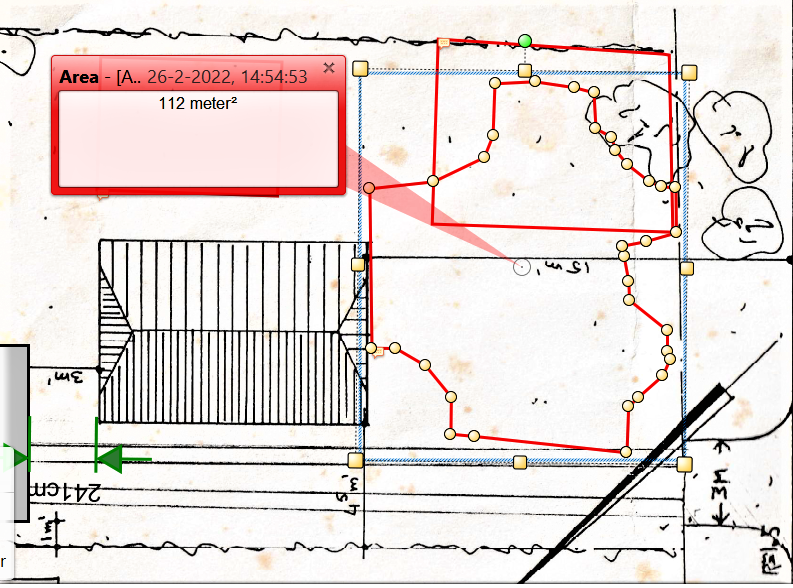

Hier een aardig grapje van het bepalen oppervlak van mijn nieuwe gazon t.b.v. de benodigde hoeveelheid graszaad op de kaveltekening van mijn huis . Zonde zo'n programma een schier onmogelijke opgave.
Ad

Oké Jim, dus het maken van aanpassingen is het punt niet. Als je jezelf beschrijft, vogel je dan liever in de werkplaats uit hoe het moet worden, of maak je daar liever eerst een tekening van?

@Ad, in Powerpoint? Dan heb ik een tip voor je: www.productsleutels.nl/product...021-professional-pc/ ; leest en schrijft ook *.dwg bestanden en werkt uitstekend samen met Powerpoint en Word. En je kunt gewoon op schaal werken en bematen.
support.microsoft.com/en-us/to...rsion=Newer_versions

JotM schreef :
Visio ken ik wel van mij werk voeger maar echt makkelijk kan ik dat ook niet vinden . Dat was , toegegeven , wel de due professionele.
Ad

JimStrayHound schreef :
Ik zou een hele bulkhead maken, bij de beams komen toch wat meer krachten en dan is dat wel lekker als de bulkhead doorloopt, dit is in ieder geval wel bij mijn ontwerp zo.

JimStrayHound schreef :
OK, dus als ik het goed begrijp, wil je de "nieuwe" constructie maken, en ipv de 2 beperkte platen, volledige bulheads maken? Klinkt als een goed plan. Daarbij zou ik de balk zo ver mogelijk laten doorlopen, om goede overdracht van torsie te krijgen.

Mij (maar ik heb geen verstand van catamarans) lijkt de "nieuwe" constructie wat aan de magere kant

Ook niet constructeur, maar wel bootjebouwer. Wat belangrijk is zijn je materialen. Is je Crossbeam ook van hout/epoxy gemaakt?
In de oude construktie loopt de beam door tot boven/voorbij je drukkings punt. In de nieuwe stopt deze eerder. Hierdoor krijg je (grote)kantel krachten in de bevestiging. Als de beam van een ander materiaal gemaakt is, dan wordt het heel lastig om dit sterk genoeg te maken.

Bij gelijke materialen is het wel te doen. Zeker als je ook een deel van de construktie naar de buitenkant kan brengen. (Dus tussen de drijver en de accomodatie.)

Hoi Rooiedirk,

dank voor je reactie. Hopelijk kun je mijn reactie lezen. Voor een paar dagen kon ik niks posten.

Het schijnt een update te zijn voor de plannen die ik heb. De designer had wel de aanpassing wel toegepast na success met zijn nieuwe design.

Beam is van foam core. Maar vanwege de 0.5 meter verlegning die ik wil toevoegen, ga ik toch een voledige bulkhead van maken. Ik wil zeker zijn dat de hull een stuck blijft

Hoi Joop66,

dank voor je reactie. Hopelijk kun je mijn reactie lezen. Voor een paar dagen kon ik niks posten.

Het schijnt een update te zijn voor de plannen die ik heb. De designer had wel de aanpassing wel toegepast na success met zijn nieuwe design.

Beam is van schuim kern)foam core) . Maar vanwege de 0.5 meter verlegning die ik wil toevoegen, ga ik toch een voledige bulkhead van maken.
Ook wil ik de beam wat breder maken. Inplaats van 15 breed en 22 hoog, ga ik 15 x 30 maken.

Hoi F32thriller,

zeken ga ik ook doen (lees vorige reacties)

Trouwens, is dat Ferrier 32 trimaran in die foto ? O_O

Ik was de Team Scarab 32 aan het kijken en die lijkt ook gaaf te zijn....

Mijn plan is 1 persoon solo circumnavigate en misschien liveaboard in de toekomst. Wie weet.

WOW (Arno) man...ik zie nu pas je blogspot en ook je videos ! zeg ik heb jou videos op youtube heel lang geleden gezien, samen met Hennys F39 ! ! ! zeer indrukwekkend zeg wow na zo veel jaren
