Onderwerp: DIY stagspanningmeter

Ik loop al een tijdje met het idee om zelf een elektronische stagspanningsmeter te maken mbv van een load cell en een Arduino. Ik denk dat je voor relatief weinig geld een leuke hobby meter kan maken. Ik ben handig met Arduino's en sensoren, ik ben echter niet zo handig met de hardware kant van het gebeuren, het ontwerpen en maken van het apparaat.
Zijn er op mensen die hier een leuk project in zien? En liefst ook nog wat nuttige skills hebben?

Ja, ik ben eens bezig geweest met een lvdt sensor. Daarmee kan je heel nauwkeurig verschuiving meten, soort schuifmaat zeg maar.
Analoge uitgang, bereik was iets van 10mm
Met als doel de achterstag te meten tijdens het zeilen.

Op zich ging dat mooi, maar is blijven liggen.Sensor is ook wel aan de prijs

Daar hebben we toch de zf huisstagspanningsmeter voor............

Aswin schreef : Bedoel je een meter die je permanent plaatst, onder de mastvoet of in lijn met de wantspanners; of bedoel je een los te gebruiken meter die je op het stag zet vergelijkbaar met een Loose?

www.bol.com/nl/p/draagbare-dig...kg/9200000072878780/

Waarom ga je zelf prutsen? Ik heb zoiets op een houten plank geschroefd, met wat pukkels er uit om t aan de stag te haken. Werkt als een tierelier.

Alleen als je t doorlopend wilt meten, zou dit een noodzakelijk traject zijn.

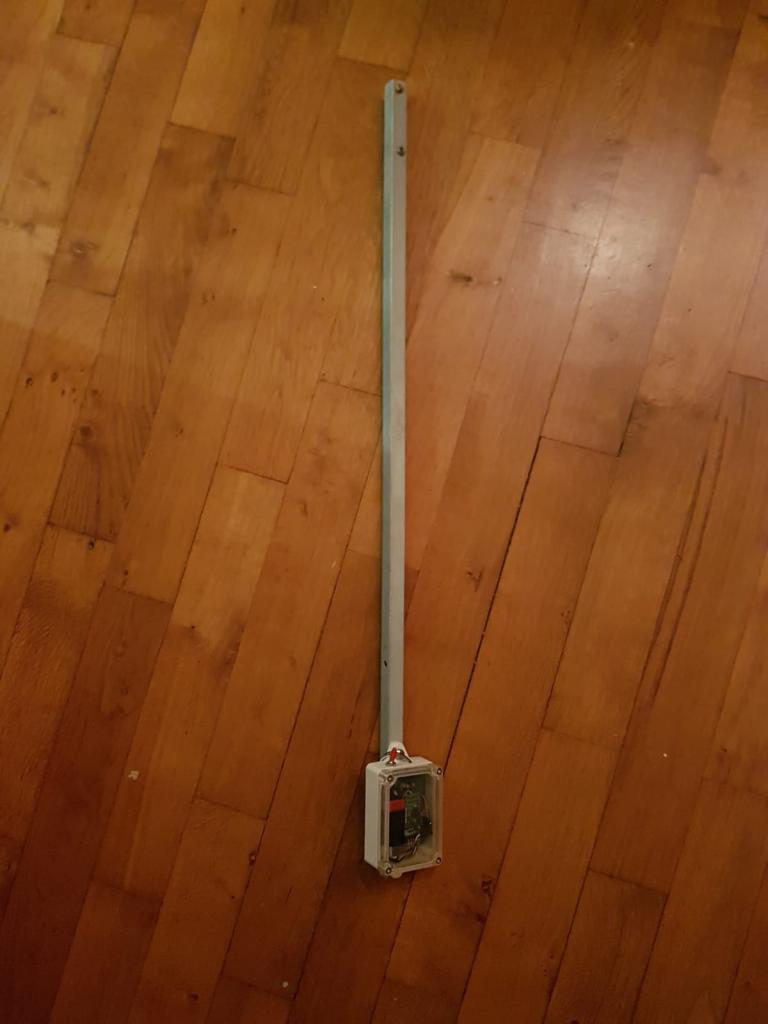

Zo'n stagspanning meter heb ik vorig jaar in elkaar gezet. Normaal deed ik de voorspanning op de stagen altijd via de 2meter duimstok regel. Echter op die manier is het lastig na te lopen gedurend het seizoen of de spanning verloopt. Met dit apparaat kan ik stagspanning eenvoudiger controleren

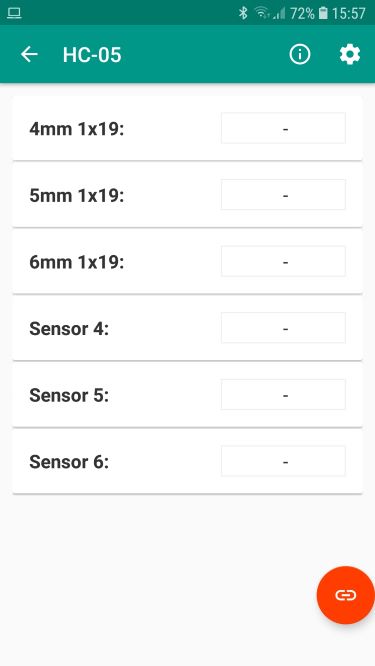

De meter heeft geen display, ik kan hem via bluetooth uitlezen op m'n telefoon via de app ArduTooth.
De draad dikte wordt voor 3 diktes uitgerekend. En doorgestuurd naar de telefoon.

Is dit niet zelf prutsen dan?

Ik bedoel niet een permantente meter, maar een om de verstaging op spanning te brengen.

Neem een gewone unster. Geen elektronica, geen batterijen, waterdicht en je grijpt met die 4 keer per jaar meten nooit mis. De nauwkeurigheid is niets mis mee!

holtere schreef :
Gun mij toch gewoon mijn projectje, je hoeft niet mee te doen. Ik zeg toch ook niets over jouw carbon wc bril

wboekel schreef : Wow, dit is wat ik bedoel. Kan je er wat meer over vertellen? Welke hardware heb je gebruikt, wat kostte het, wat zou je n uj anders doen?

Aswin schreef : Sterker nog, ik moedig je aan! Hel leuk dit soort initiatieven altijd. De fraaie meter die Wboekel toont was wellicht anders ook niet voorbij gekomen.

@Wboekel: ik ben ook erg geïnteresseerd naar wat meer details. Zou je misschien eens een werkbeschrijving hiervan willen publiceren? En de code delen?

Ik ga deze met heel veel interesse volgen!

Ik gun je zeker je projectje. Het deel tot aan de komma was voldoende geweest lijkt me.

Heel vroeger hen ik bij een bedrijf gewerkt, en daar maakten wij ook dingen om de druk en trekkracht op kabels te meten.
Dat waren 2 rollen naast elkaar en 1 in het midden er onder. Alwaar de kabel tussen door liep.
Als er meer gewicht, druk op de kabel kwam werd deze dunner en zo werkdag gemeten.
Misschien is zoiets ook simpel te maken om de stag spanning te meten.

Ik kan er wel een fatsoenlijk printplaatje voor maken hoor

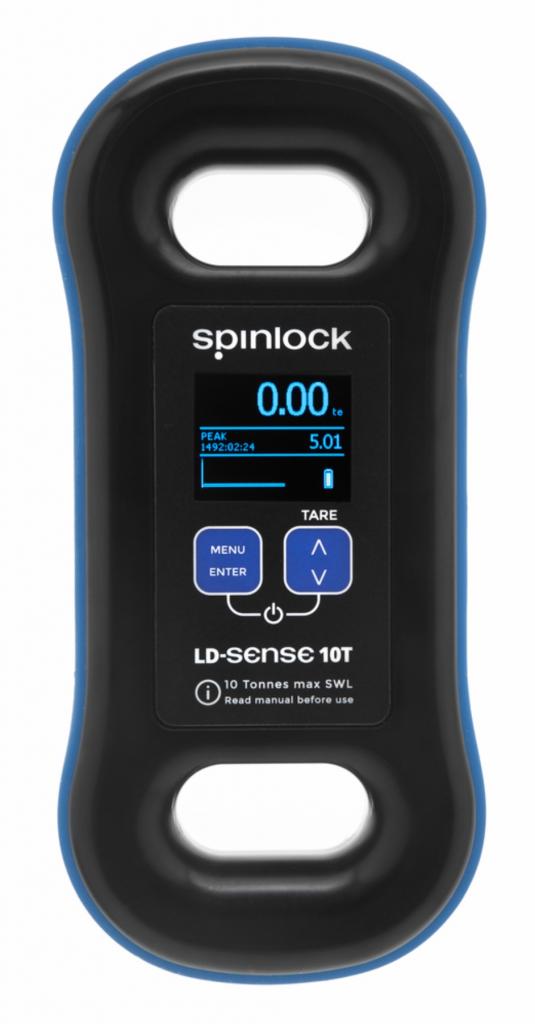

Leuk. Ik interpreteerde het initiatief als zoiets wat Spinlock maakt:

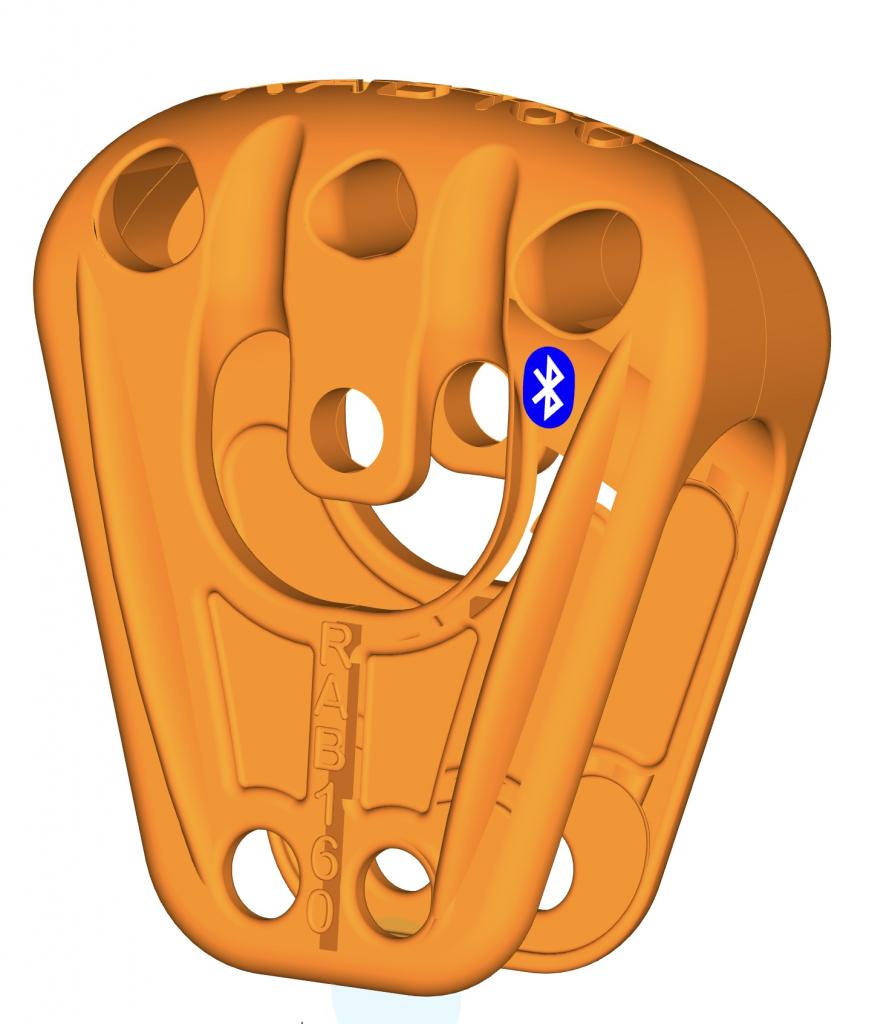

Ik ontwierp destijds een RAB160 met 160mm schijf en een treksterkte van 32ton die een digitale treksterkte meter (gebaseerd op compressie in het huis) via bluetooth zichtbaar zou maken. Ik heb dat toen niet doorgezet..

En natuurlijk hebben we altijd de analoge biologische stagspanningsmeetster!

Sunday schreef : Die ben ik helaas al een tijdje kwijt...

PvO schreef :
Zit nog steeds in het ZF basispakket:

Met opruimen van de rommelbak, kwam ik een rekstrookje tegen die daar al een jaar of 10 lag. Toch eens nadenkend wat hier mee te doen, kwam ik op het idee van een stag spanning meter. Wat het precieze bereik van het rekstrookje is, is helaas niet meer bekend. Echter ik weet wel dat de max om en nabij 10kg lag (het rekstrookje is ooit aangeschaft om krachten te meten op scheepsmodellen die gesleept worden).

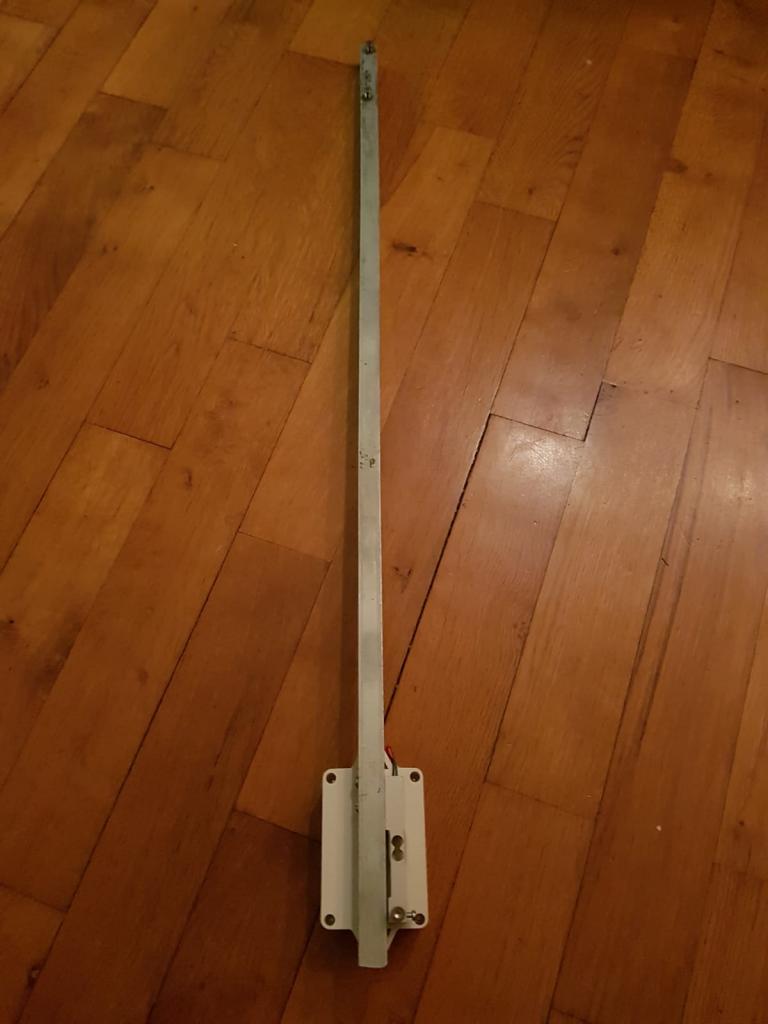

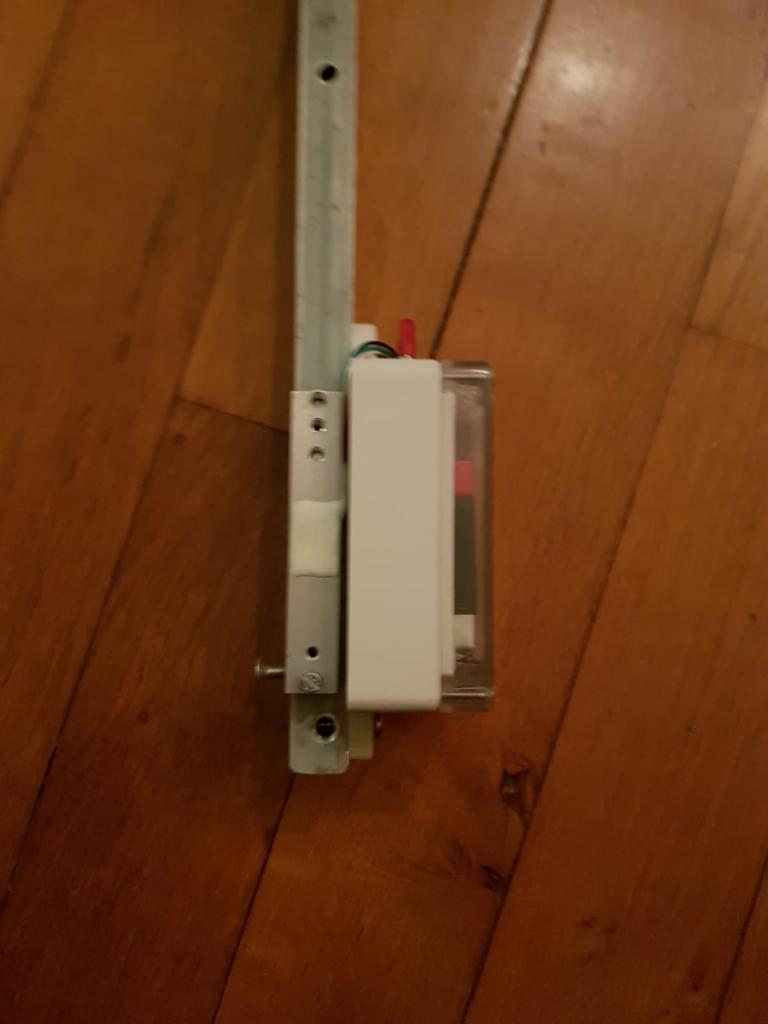

Helaas ligt de meter op de boot, en kan ik dus niet exacte afmetingen en bouw beschrijving geven. Wat ik wel nog weet is dat het geheel ongeveer 70cm lang is. De 2 boutjes op het uiteinde zitten +/-6cm uit elkaar. En zijn een klein beetje versprongen vanuit het midden. Dit om de knik in de stag niet te groot te maken. Daarmee zou namelijk de krachten op het rek strookje heel groot kunnen worden. Het geheel is op een vierkante aluminium buis gemonteerd van 15x15mm.

Een soortgelijk rekstrookje van wat ik gebruikt heb zou deze zijn, deze wordt inclusief de versterker module HX711 geleverd.
Rekstrookje + HX711

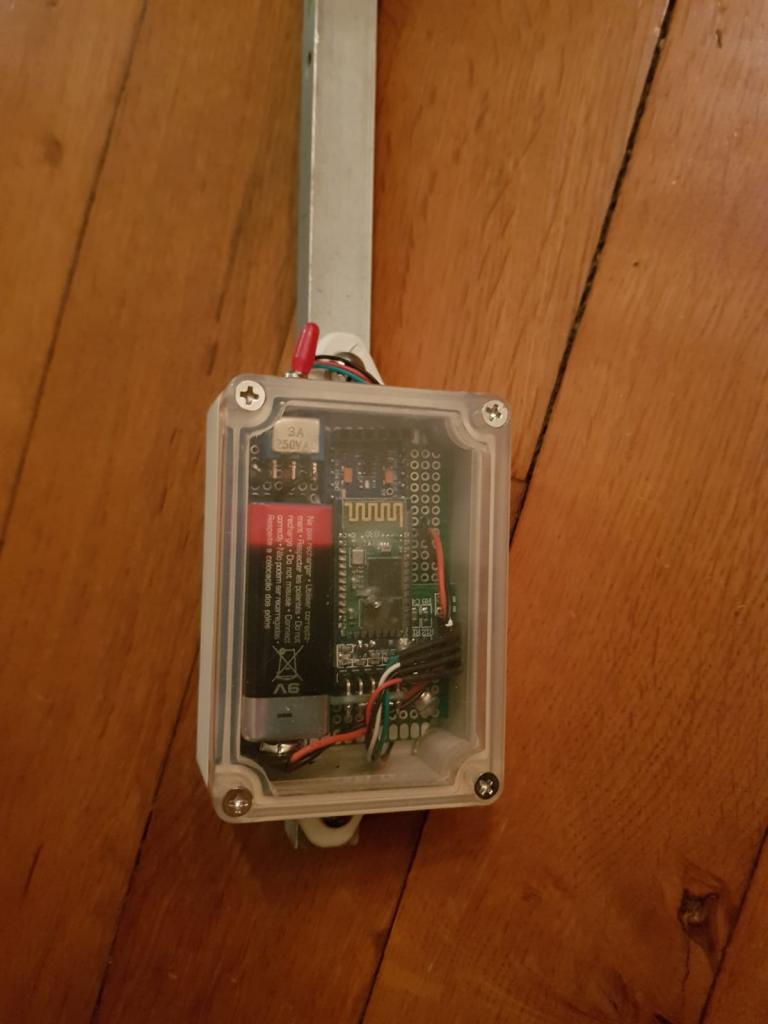

Daarnaast heb ik gebruik gemaakt van de Arduino Pro Mini:
Arduino Pro Mini

en de Bluetooth module HC-05:
HC-05

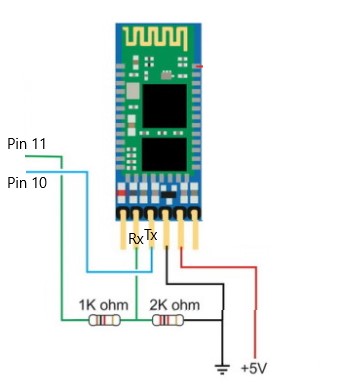

Bij het aansluiten van de bluetooth module en de arduino moet je wel nog opletten dat de arduino ttl op 5v zit, en de bluetooth module op 3.3v. Daarom moet er een “voltage divider” komen tussen de Tx van de arduino en de Rx van de bt-module:

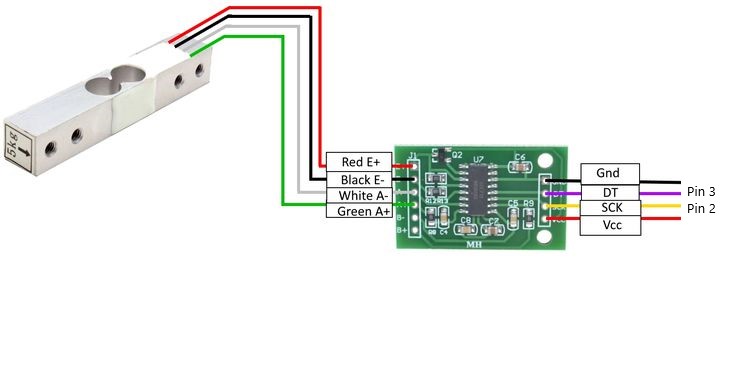

Het aansluiten van het rekstrookje op de versterker op de arduino gebeurt op de volgende manier:





Hieronder zijn 2 sketches toegevoegd. De calibratie sketch wordt gebruikt om de gain te bepalen van het rekstrookje. De bij calibratie gevonden gain wordt in de spanningsmeter.ino toegepast. In de “loop” van deze 2de code staan nog een 3 tal berekeningen om van de gevonden kilogrammen die op het rekstrookje staat, naar percentages te komen. Deze waarden kloppen voor mijn opstelling. Deze waarden zullen hoogstwaarschijnlijk gecalibreerd moeten worden voor een nieuwe opstelling..

Groet,
Wouter
