Onderwerp: scheidingsdiodes 1in 3uit

maakt het uit dat pennetje "2" dunner is dan A, 1 en 3 ? (waarom is dat?)

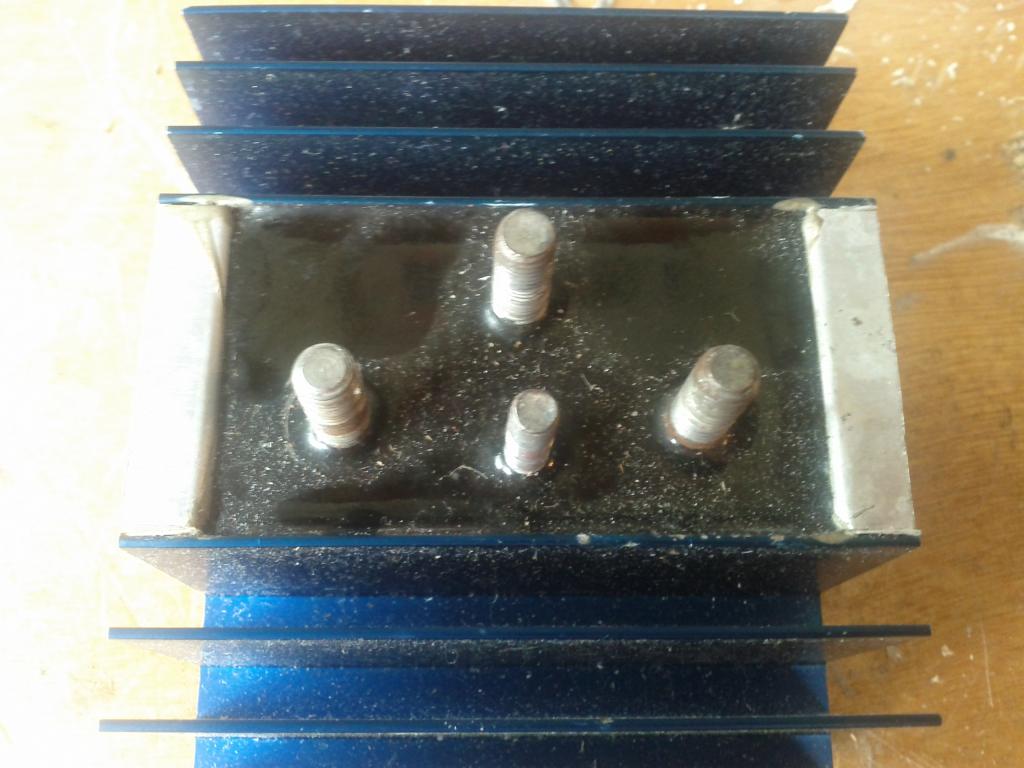

hij ziet er zo uit:

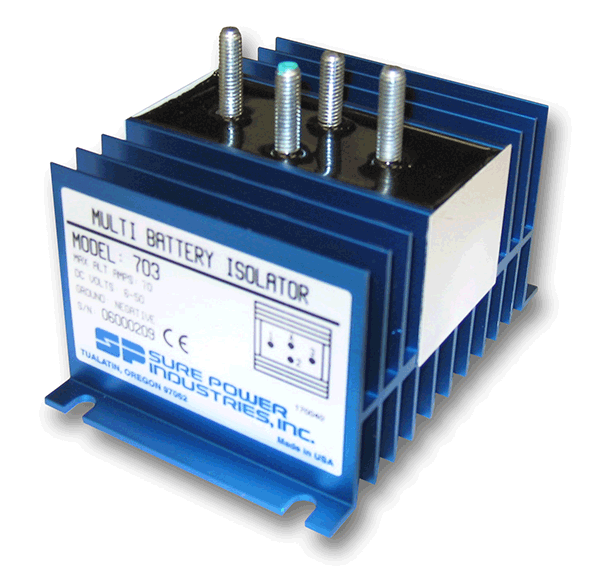

zie ajb. figure2:
www.cooperindustries.com/conte...CBT_INST_180119a.pdf

2 is die aan de onderkant.
Dat heb ik gemeten, bij mij is de sticker er helaas af.

weet je dat zeker? Op de foto lijkt het wel dat de "X" het korte pinnetje is.
(Maw, jouw foto en het plaatje zijn precies gedraaid)

Ik zou de accubank met de kleinste capaciteit op de lichste terminal aansluiten. Staat niet in je gelinkte handleiding of de 3 diodes dezelfde rating hebben, maar auxillary zal dan wel lichter zijn dan main...

Misschien gewoon de handleiding lezen?
www.cooperindustries.com/conte...CBT_INST_180012q.pdf
Dat die ene pen dunner is , geen idee , misschien om later te voorkomen dat je abusievelijk de voeding op een van de uitgangen aansluit .Maar als je de zaak zo aansluit als voorgeschreven is het toch in orde nietwaar dus wat maakt die verschillende diameter uit?
Ad

SanderH schreef : ik meet(waarbij 2 het dunste pennetje is) met de rode van de multimeter op de eerstgenoemde...

A-1 110.6 kOhm(? veel)
A-2 91.8
A-3 95,2

1-A geen verbinding
1-2 "
1-3 "

2-A "
2-1 "
2-3 "

3-A "
3-1 "
3-2 "


...dus ja, ik denk het wel.
Yellow Boat schreef : nou, dat is precies mijn vraag
