Onderwerp: Verbruikers in massa draad accumonitor systeem

Ik heb een accumonitor systeem aangesloten. Op twee na zitten alle gebruikers tussen de shunt en de plus. Twee gebruikers zitten aan de andere kant van de shunt, dus tussen de shunt en de minpool van de accu. Als ik deze gebruikers bijzet zie ik wel degelijk een toename van de stroomafnname.

Mijn vraag is deze: maakt het wat uit of gebruikers voor of na de shunt zitten in de min draad om een goede aflezing van je accumonitorsysteem te krijgen?

Uhh ja.

Tja, dat je ook veranderingen ziet in het stroomverbruik als de niet gemonitoorde apparaten inschakelen pleit niet voor de betrouwbaarheid van de rest van de installatie...

Wat voor 'verandering'?

Dit kan eigenlijk maar op twee manieren volgens mij:

1) Er zit ergens een weerstand (= slechte verbinding) tussen shunt en - pool. De verbruikers voor de shunt zorgen voor een spanningsval over die weerstand zodat het totale circuit dat aan de shunt hangt minder dan 12V te zien krijgt.
2) Je accu is kapot en daardoor zakt de spanning snel in als je meer verbruik trekt.

In beide gevallen zakt de stroom die je moet meten met de shunt dus in als je de verbruikers voor de shunt aanzet.

Maar wat het ook is, een accumonitor die niet alle gebruikers en alle laadstromen meet is zo goed als nutteloos.

rooiedirk schreef :
Ja, goed punt. Waarom wil je dit?

Dat wil ik ook niet. Ik wil weten of dit kan.

Tuurlijk kan het. Je kan aan de voltage van je accu's toch wel de laadtoestand afleiden.

paul1960 schreef : Daar zou ik wel eens een schema van willen zien want volgens mij is wat je beschrijft onmogelijk.
Twee gebruikers aan de andere kant van de shunt. Die andere kant ligt toch aan de min?
Plus en min van die verbruikers liggen dus beide aan de min.
Werken die wel als je ze aanzet en als ze werken wat doen de andere verbruikers dan?

Only Fools Rush in schreef :
eh.. Nee.
Voltage zegt weinig tot niks over laadtoestand. Een goeie Accu geeft dezelfde spanning tot hij bijna leeg is.

Maar Paul, ik snap niet helemaal meer wat je nu vraagt 'kan het?'

Kan wat? Kan je verbruikers aansluiten voor de shunt?
Ja, dat kan, prima.

Zoals gezegd meet je accumeter alleen het verbruik van de verbruikers na de shunt dus kan je de laadtoestand van je accu niet meer aflezen.

Kan het dat de stroom door de shunt veranderd als je de gebruikers voor de shunt aanzet? Eh, in principe niet, tenzij er wat mis is.

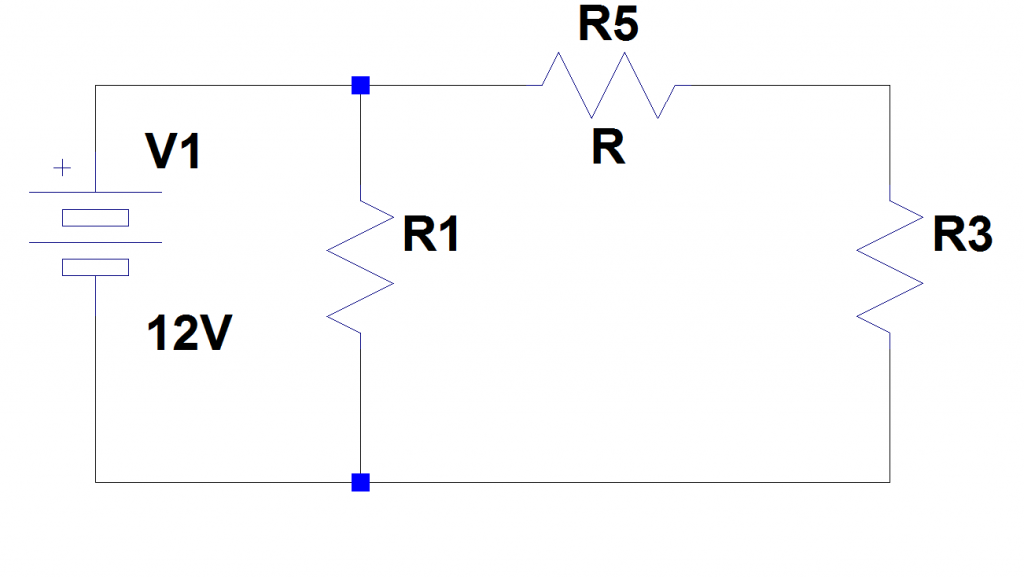

Ik neem aan dat je het volgende scheme bedoelt overigens:




R1 zijn de gebruikers voor de shunt, R3 erna.
R5 (vraag niet waarom.. ) is de shunt weerstand zelf.

je ziet hier dat de stroom die door R1 gaat niet door de shunt loopt dus niet gemeten wordt.
het enige effect kan indirect zijn; minder spanning over SHUNT+R3.

Hopelijk beantwoord dat je vraag.

Groet
Bas

Aangezien die shunt maar een heel lage weerstand heeft meet hij dus ook maar heel weinig voltageverschil ( en dat geeft die monitor immers weer) . Daardoor is elke verandering van de spanning in de - kabel ook van invloed op de meting van de shunt . En die verandering zal er zeker zijn ,hoe gering ook , wanneer je een gebruiker tussen de accuklem en de shunt aansluit.Is dan de accukabel ook nog aan de dunne kant en/of heb je overgangsweerstanden bij de accuklem wordt het nog wat ingewikkelder.
Vandaar dat zo'n shunt ook zo dicht mogelij bij de minaansluiting van de accu moet zitten liefst zelfs direct op de accuklem.
Ad

het probleem was eigenlijk heel simpel. Er zitten twee gebruikers direct op de accu, de koelkast en het gasalarm. Toen ik de shunt aansloot bleek dat de mindraden van die twee gebruikers te kort waren om op de shunt aan te sluiten. Nu moet ik ze verlengen begrijp ik. Geen ramp maar als het niet nodig was geweest had dat handig geweest. Bedankt voor jullie verhelderende antwoorden, ze hebben mij erg geholpen.

Minder spanning over shunt en R3 is wellicht de reden dat ik toch een kleine toename in de stroomafname zie over de shunt

mooi
vooral de KK wil je niet missen in de balans; is de grootste stroomverbruiker..

Bas, kan het zijn dat je schema een foutje bevat. De shunt zit nu in de plus leiding. Maar moet hij niet tussen de accu minpool en de gebruikers? Dan kan ik alleen de min van de koelkast/gasdetector naar de goede kant van de shunt verplaatsen. In jouw schema werkt dat volgens mij niet.

Welke accumonitor heb je eigenlijk?
Bijv. bij de Nasa wordt er zelfs een kort stukje minkabel meegeleverd om tussen accupool en de shunt te zetten.Ook wordt nadrukkelijk gewaarschuwd geen verbruikers tussen shunt en accupool aan te sluiten. Staat vast ook in de manuals van andere leveranciers.
Maar ja ,niet alleen moet je een manual lezen maar je er ook aan houden.
Ad

Victron

Dan zou ik maar eens alle info bekijken op de Victron website. www.victronenergy.nl/battery-monitors/bmv-700
Ook deze video is erg handig. ( kennelijk denkt Victron dat we allemaal goed Engels verstaan want een Nederlandse versie schijnt niet te bestaan )
Ad

Tja, had handig geweest. Oveigens bleek de verbinding tussen shunt en monitor kapot te zijn. Het duurde even voordat ik daar achter was. Ik had al een nieuwe kabel gemaakt maar dat bleek achteraf niet nodig. De shunt was helaas wel het laatste deel wat ik kon testen. Telefonische ondersteunig van Victron was echt heel slecht. Volgende keer toch maar weer Mastervolt.

Weet iemand overigens wat een klein uitroeptekentje rechtsboven in het afleesschermpje van de BMV 702 betekend. Normaal is een uitroepteken natuurlijk een waarschuwing ergens voor. Maar in de gebruiksaanwijzing kan ik niets terugvinden.

Op pagina 39 van het manual voor de BMV700-700H-702-712 staat dat dat een alarmaanduiding is. Op pagina 17 staat verder dat als er een alarm is (aangegeven door gepiep, geknipper, het uitroepteken en een code), je dat kunt bevestigen door op een willekeurige knop te drukken. Het alarmsymbool blijft echter weergegeven zolang de alarmsituatie blijft bestaan.

Dus moet je nu op zoek waardoor dat alarm veroorzaakt wordt.

paul1960 schreef :
Bij mij komt er een uitroepteken als het accuniveau onder de 55 procent komt,bij 50 procent wordt alle electra uitgeschakeld. Deze waarden kan je zelf instellen. Misschien dat het om het zelfde uitroepteken gaat.
