Onderwerp: Schijf van genuaslede vervangen

Schijf van genuaslede vervangen 16 dec 2015 20:05 #689916

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Hallo,

De schijf van mijn genuaslede is ingesleten. Aangezien de schijf van de andere slede van aluminium is had ik verwacht de schijf te kunnen vervangen. Ik heb de as al losgeboord.
Ik kan echter alleen complete sledes vinden.

Heeft er iemand tips voor een goedkope oplossing?

Michael
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 16 dec 2015 20:07 #689917

  • Anjo
  • Anjo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12639
Tweedehands bij bv bootjessloperij.nl?
Stuurman aan wal ;-)
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 16 dec 2015 20:17 #689921

  • Sunday
  • Sunday's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7688
Stuk delrin kopen en nieuwe schijf (laten) draaien?
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 16 dec 2015 21:41 #689943

  • Petervdw
  • Petervdw's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1543
Michael,
Als zich geen profs melden wil ik wel zo'n schijfje voor je draaien. Moet je wel een schetsje maken of de oude schijf naar mij opsturen.

Vr.groet, peter
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 16 dec 2015 22:30 #689962

  • trotti
  • trotti's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8307
Op mijn vorige boot had ik het opgelost door een los blokje op de slede te monteren.

Groeten,
Johnnie
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 18 dec 2015 22:02 #690469

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Bedankt voor het aanbod, Peter en Sunday voor de materiaal tip , dat klinkt aantrekkelijker dan compleet vervangen.

Ik heb een handige schoonvader waarmee ik de tip van het materiaal (delrin) en schijf zelf draaien wil doornemen, daarna kom ik er op terug.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 18 dec 2015 22:22 #690476

  • Sunday
  • Sunday's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7688
Ik kocht recent delrin (zoek ook op acetal) plaat en cilinder op eBay. Cilinder is fijn voor jou: draait makkelijk! ;-)
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 19 dec 2015 08:50 #690514

Sunday schreef :
Ik kocht recent delrin (zoek ook op acetal) plaat en cilinder op eBay. Cilinder is fijn voor jou: draait makkelijk! ;-)

Of POM , hetzelfde ;)
nl.wikipedia.org/wiki/Polyoxymethyleen
Ad
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 19 dec 2015 09:15 #690517

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3529
Als je toch aan het draaen gaat zou ik tufnol/hardweefsel nemen. Slijtvaster dan delrin is mijn ervaring.
Kwam al eerder ter sprake op 28 nov 2010.
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Laatst bewerkt: 19 dec 2015 09:15 door zeekraal.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 19 dec 2015 11:50 #690551

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
De andere slede ziet er zo uit



Dat lijkt me ook erg slijtvast.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 19 dec 2015 14:33 #690590

  • zeekraal
  • zeekraal's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3529
michaelh schreef :
De andere slede ziet er zo uit
Dat lijkt me ook erg slijtvast.

Maar dat lijkt mij aluminium.
Als die van de andere foto ook aluminium is, en dat zal wel, heeft'ie heel lang heel vast gezeten!
je kunt alles zelf en daar heb je maar 2 dingen voor nodig n.l. kennis en gereedschap
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 19 dec 2015 16:12 #690607

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Nee, de ene is van aluminium en ziet er prima uit, de andere is van kunststof en is doorgesleten. Ik ga er vanuit dat vorige eigenaar een handige klusser was en er al één heeft vervangen.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 19 dec 2015 19:34 #690651

  • Petervdw
  • Petervdw's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1543
Michaelh,
Lijkt me het mooist als beide schijven identiek zijn, dus de tweede ook van aluminium. Ik heb alleen geen aluminium op voorraad. Daar zou ik zelf trouwens wel een bronzen , minimaal delrin lagerbusje inzetten. En hoe zet je het asje vast, zit daar dan weer een afstandbusje in, zodat de wangen van je slede niet beklemmen?

Vr.groet, peter
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 30 dec 2015 21:43 #693191

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Bedankt voor de tips en het meedenken. Toen ik de boot kocht had in het voornemen om zelf zoveel mogelijk te leren klussen. Het is dan wel eens lastig, dingen uit handen te geven. De ideeën hier maken het vooral makkelijker te bepalen wat zelf te doen is.

Ik krijg deze winter instructie metaalbewerking. Ik heb de vorm al in een aluminium cilinder geslepen. De bedoeling is en rvs as te maken die iets breder is dan de cilinder en vast zit in de slede, zodat de cilinder altijd vrij kan blijven draaien.

Zodra ik wat verder ben zal ik een foto plaatsen.

Volgende klus wordt een polyester reparatie aan het dek. Daar zal ik hier ook nog wat vragen over stellen.


Vr.gr. Gr. Michael
Laatst bewerkt: 30 dec 2015 21:44 door michaelh.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 31 dec 2015 08:43 #693241

Begrijp ik nou dat je een rvs as wilt laten draaien in een aluminium cilinder/buisje?

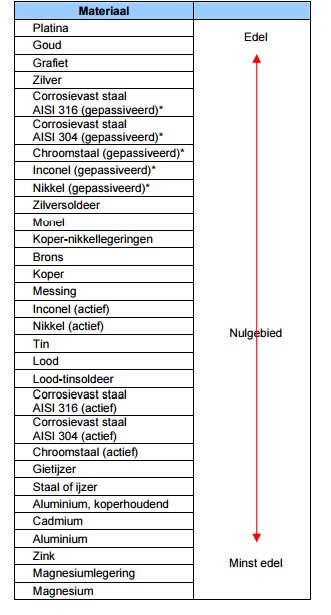

Dat zou ik maar gauw vergeten want dan krijg je al heel snel last van galvanische corrosie tussen die twee materialen, vooral in zeewater.De boel zal binnen de kortste tijd vastzitten tenzij je regelmatig het asje zou insmeren met zeewaterbestendig vet of siliconenvet.
Brons daarentegen gaat wel omdat dat veel edeler is dan aluminium en een stuk dichter bij rvs ligt in de potentiaalreeks.
Ad

Laatst bewerkt: 31 dec 2015 08:45 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 31 dec 2015 16:15 #693365

  • roblisto
  • roblisto's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3282
hier ook vervangen blokken Genua-sledes.



Er zit niet een busje over de as. As is van RVS en lijkt aan de kopse kanten ingeboord en iets wijdgeslagen.

Ben met Peter in overleg, hij heeft ook roerbusje gedraaid.

Gr Rob
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 31 dec 2015 17:32 #693394

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Dat zou betekenen een bronzen cilinder draaien met daarin een rvs as? De andere aluminium cilinder ziet er goed uit een draait ook goed. Kan het zijn dat er tussen het aluminium en rvs as nog een busje zit? Kan dat een oplossing zijn?

Vr.gr. Michael
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 31 dec 2015 17:45 #693395

Moet eigenlijk wel maar stel je niet teveel voor van de materialenkennis van sommige fabrikanten hoor. Die willen alleen spullen verkopen die er mooi uitzien maar vooral niet te lang meegaan...... :whistle:
Ad
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 01 jan 2016 11:04 #693476

  • Petervdw
  • Petervdw's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1543
Allemaal nog een gelukkig 2016.

Nou, het kan wel als je asjes gebruikt die door middel van rollen of kogelen een heel gladde oppervlakte hebben gekregen. Maar polijsten ed is al niet fijn genoeg. Vandaar dat bij speciaaltjes die je zelf maakt, de oppervlakte niet glad genoeg is en er gauw vreten optreedt, vooral bij materialen die eigenlijk van nature al heel slecht op elkaar lopen. Even afgezien van de al hiervoor genoemde chemische corrosie.

Vr.groet, peter
Laatst bewerkt: 01 jan 2016 11:37 door Petervdw.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 08 jan 2016 13:43 #695718

  • roblisto
  • roblisto's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3282
kijk, dit kwam over de post:


vier rollen, vier klinkboutjes en twee afstandsplaatjes.

zo ga ik klinken:

in kleine stapjes gedaan: zes, zeven, acht en 9 mm met een taps kopje, net zo lang tot het asje niet meer draait.

En dit is het resultaat:


de totale kosten ex verzenden zijn 28 euro. Dat is iets meer dan de helft van één nieuwe genuaslede.
In Paint had ik dit tekeningetje gemaakt:

Peter heeft het draaiwerk gedaan. Ik ben zeer tevreden.

Gr Rob
Laatst bewerkt: 08 jan 2016 13:46 door roblisto.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 08 jan 2016 14:14 #695732

  • Petervdw
  • Petervdw's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1543
Rob,
Wauw! Mooie foto's, teveel eer. Bedankt.

Vr.groet, peter
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 08 jan 2016 17:44 #695794

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Peter, Rob,

Ziet er goed uit. Is dit delrin?
Ik hoop dat die van mij er net zo goed uit komen te zien, maar heb al gezien dat het in aluminium erg lastig is om precies de goede maat en ronding er in te krijgen.

Michael
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 08 jan 2016 19:49 #695815

  • Petervdw
  • Petervdw's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1543
Michael,
Aluminium, sommige soorten dan, is heel lastig te draaien. Gebruik beitels met een grote spaanhoek, en houd ze scherp. Andere soorten geven weer extreem lange lintspanen. Heel gevaarlijk voor de draaier.
Zo'n rol als jij wilt kun je het beste nabewerken met een radius beitel en naschuren. Dan krijg je al niet van die scherpe groeven. Verder een pasmal gebruiken.
Delrin gaat al een stuk makkelijker, hoewel er lange lintspanen worden gesneden. Delrin (ofwel POM) is al veel beter als nylon. Sterker, slijtvaster. Nog beter is PETP, polyethyleenterephtalaat, maar dat moet je bekopen met een lagere kerfslagwaarde. Dat betekent: geen scherpe hoeken of overgangen in het werkstuk en niet slaan bij de montage of tijdens bedrijf. Draait wel veel fijner.
Met name Yellow Boat hier op het forum weet heel veel van die kunststoffen. Internet is trouwens je vriend als je er iets over zoekt.
HET materiaal voor schijven is eigenlijk tufnol, dat is heel sterk door textielinlagen, maar de loopeigenschappen zijn weer wat minder. Zelfsmerend bronzen busje aanbevolen.

Vr.groet, peter
Laatst bewerkt: 08 jan 2016 20:00 door Petervdw.
Alleen ingelogde leden kunnen reageren.

Schijf van genuaslede vervangen 21 feb 2016 12:49 #707779

  • michaelh
  • michaelh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 177
Bij deze de foto van de nieuwe schijf. Aluminium met een rvs as er in. Ik ga wel een aantal reserve maken om eventueel met lagers/busjes van ander materiaal te werken, mocht het nodig zijn.
Laatst bewerkt: 21 feb 2016 12:49 door michaelh.
