Onderwerp: NMEA2000 / Devicenet aansluitmateriaal gezocht

Zoek spullen om wat aan te passen in het NMEA2000 netwerk:

- stevige M12 5-pin hoekstekkers female voor de instrumenten in de garage, dus geen rechte stekkers. En dan ook geen stekkers met alleen blank metaal zonder afscherming voor de middelste pin.

- stevige, waterdichte T-stukjes om in de garage kabels aan elkaar te knopen.

Het gaat om 2 klokken die op 1 drop cable worden aangesloten.

Kan ik een T-stuk zonder kabel er tussen direct op de eerste klok zetten, of gaat dat ergens mis? Dan loopt er een kabel vanuit de kajuit naar het T-stuk op de eerste klok en gaat de kabel vanuit de resterende connector op dat T-stuk door naar de tweede klok die met een hoekstekker wordt aangesloten.

Op internet kom ik vooral de bekende watersport versies tegen, maar geen "stevige" spullen. Bij voorkeur in NL te bestellen.

Zie ook hier:
zeilersforum.nl/index.php/foru...-de-devicenet-manier

Kun je geen T-stukje inzetten om haaks naar binnen te gaan; de middelste aansluiting daarvan is immers ook female. Destijds ook gezocht naar een haakse female M12, maar niet gevonden. Daar T-stukjes direct op de instrumenten gebruikt.

Met deze gaat het in één keer: nl.rs-online.com/web/p/industr...r-connectors/0132096

Alternatief wat ik (een voor ander type stekker waar ik inbouwruimte tekort kwam) gedaan heb is een nieuwe soldeerbare stekker haaks aangesoldeerd (aders op maat/lengte maken), en de huls/trekontlasting niet monteren. Inplaats daarvan dit deel vormgegeven door hotglue rondom de soldeerzijde en stukje kabel te “gieten/kneden” in de gewenste vorm. Dat wordt keihard, beschermt de soldeerverbiningen en geeft tevens trekontlasting.

Haakse stekkers bij Ali besteld. (Is geen NL, ik weet het)
T-connectors kunnen rechtstreeks op de meters.

Ik heb in de console gewone t-stukken gebruikt. Waarom extra stevig, het heeft daar niks te houen. En stekkertjes haaks en recht van Ali. Een stukje krimpkous om de shield is nog het minste gepruts.


Edit: let op, een T-stuk rechtstreeks op de klok kan precies de verkeerde kant op wijzen kwa beschikbare ruimte.

Nachtvlinder schreef : Kan ik in een drop cable bij T-stukjes en meervoudige splitters ook open einden houden waar niks op is aangesloten? Van computernetwerken ben ik gewend dat open einden storing kunnen geven.

Zeker, geen enkele dropkabel in een instrument is afgesloten (windsets vaak wel).

De norm zegt dat je het langste stuk (drop+trunk) kabel dat je in je netwerk kunt vinden aan beide zijden moet afsluiten. Het tussen die eindweerstanden ingesloten stuk wordt daarbij de trunk kabel. Alle niet afgesloten aftakkingen worden dan per definitie drop.

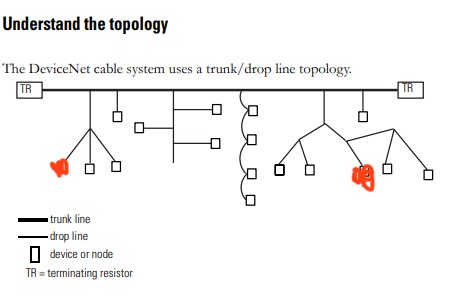

Hier een voorbeeld, dat er vanuit gaat dat het stuk tussen beide TR (de afsluitweerstanden) het langst is. Maar stel dat het langste stuk aan boord tussen de rode nodes is, dan plaats je dáár die weerstanden en wordt de trunk door de kabels tussen die punten gevormd.



Bij mij loopt de trunk vanuit het garagedak tot de mastvoet. Deel in de mast is 0183 met N2K conversie bij de mastvoet. Als m’n windset zelf N2K zou zijn, zou de trunk tot de masttop hebben gelopen.
