Onderwerp: Kabels aanlsluiten op de Raytheon type 100

Wie kan me helpen, waarschijnlijk is het heel simpel.

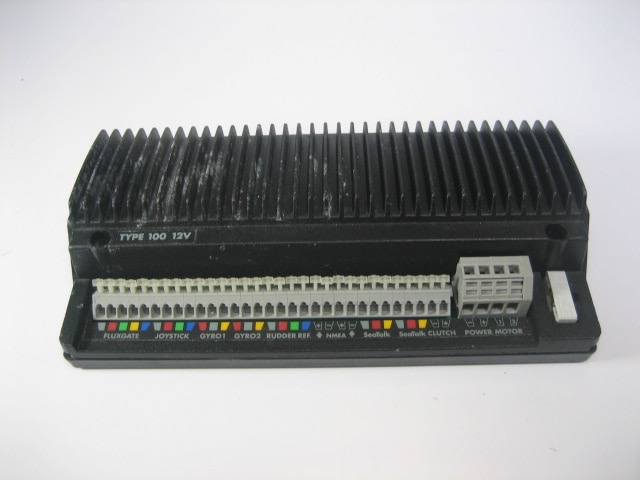

Ik probeer op de raytheon type 100 kabels van de seatalk aan te sluiten.
Echter snap ik niet hoe ik de draden in de connectoren krijg.
Krijg het niet gevonden in de handleiding en als ik het probeer krijg ik de lipjes boven de aansluitingen niet echt omhoog of omlaag gedrukt om ruimte te krijgen voor de draad om erin te steken.

Er zitten al verschillende draden in dus het kan met losse draad blijkbaar.

Wie o wie...

Alvast bedankt.
Groeten Mark.

Zo te zien steekklemmen.
1 gat steek je een platte schroevendraaier in en daar mee breng in het andere gat een lipje omhoog.
Daar dan de kabel insteken.

Dat zal ik eens gaan proberen, er is op internet eigenlijk niet veel over te vinden, dus ieder idee is welkom.
Hartelijk dank voor je antwoord.

dit zijn voor Raymarine heel gebruikelijke klemmetjes. Ze zijn idd tricky. Je moet ze indrukken en heel goed kijken waar je het draadje insteekt. Er hoort ook een trekontlasting bij die je er vlak onder monteerde. Als die er niet meer bij zit zou ik die nog wel zelf maken. Het indrukken doe ik met mijn nagel.

Gepost met de officiële Zeilersforum-app

Het is gelukt.
Die lipjes kun je met een tang omhoog drukken.
Dan kunnen de draadjes erin.
Wel een gepiel.
Heb het met twee kleine tangetjes gedaan.
Heren bedankt voor de tips.

Normaal doe je dat met een klein schroeverdraairtje of als je die niet kwijt raakt met WAGO Operating Tool.
dan licht je het veerplaatje op en kun je het draadje er in steken.

Ik ben met Mark eens dat het geen gebruiksvriendelijke klemmetjes zijn. Ik zou ook nog zorgen voor een goede trekontlasting er onder. Bijvoorbeeld door de kabeltjes goed met een tie wrapje vast te zetten. Goede tips hier trouwens, ik ga eens naar zo'n Wago tool kijken.
