Onderwerp: De bouw van zwaard en zwaardkast

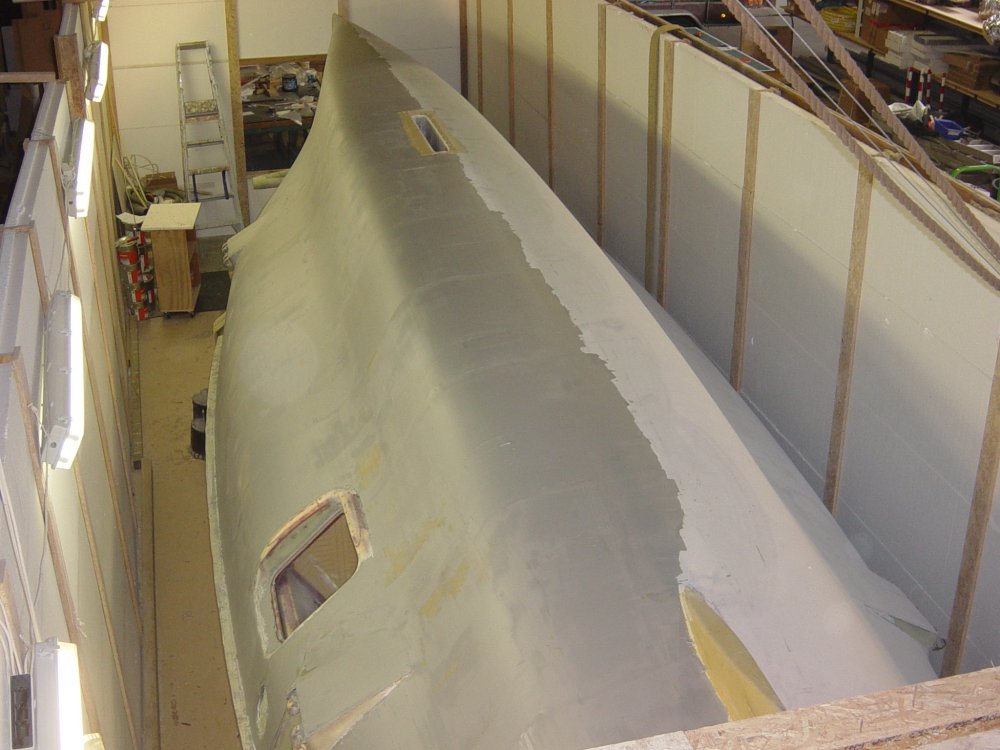

Momenteel ben ik druk bezig met het plamuren van de romp. Daar zal ik nog eens in een apart draadje op terug komen.

En passant heb ik ook het zwaard meegenomen in de plamuur en is daarmee geschikt geworden om te dienen als mal voor het bodemslot. Het bodemslot wordt een massief laminaat dat het rechthoekige gat van de zwaardkast ter hoogte van de bodem omvormt tot alleen de uitsparing voor het zwaard profiel. Uiteraard dient ook hier speling gecreëerd te worden tussen zwaard en slotgat.

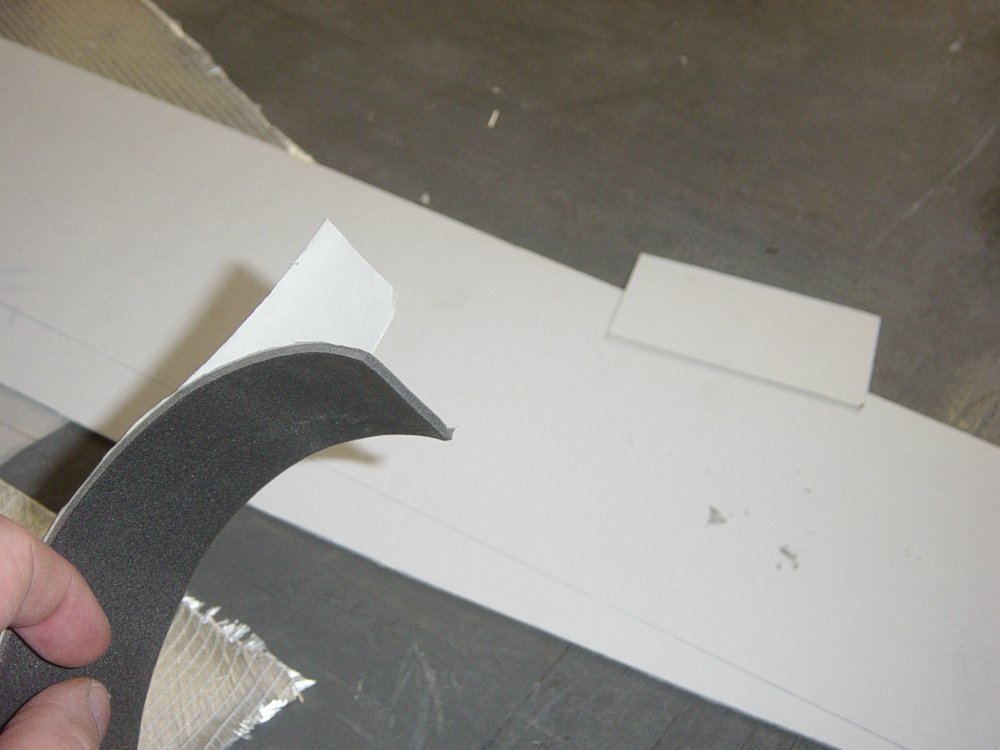

In de werkplaats vond ik nog een rolletje zelfklevend foamtape met een dikte van 2,5mm.

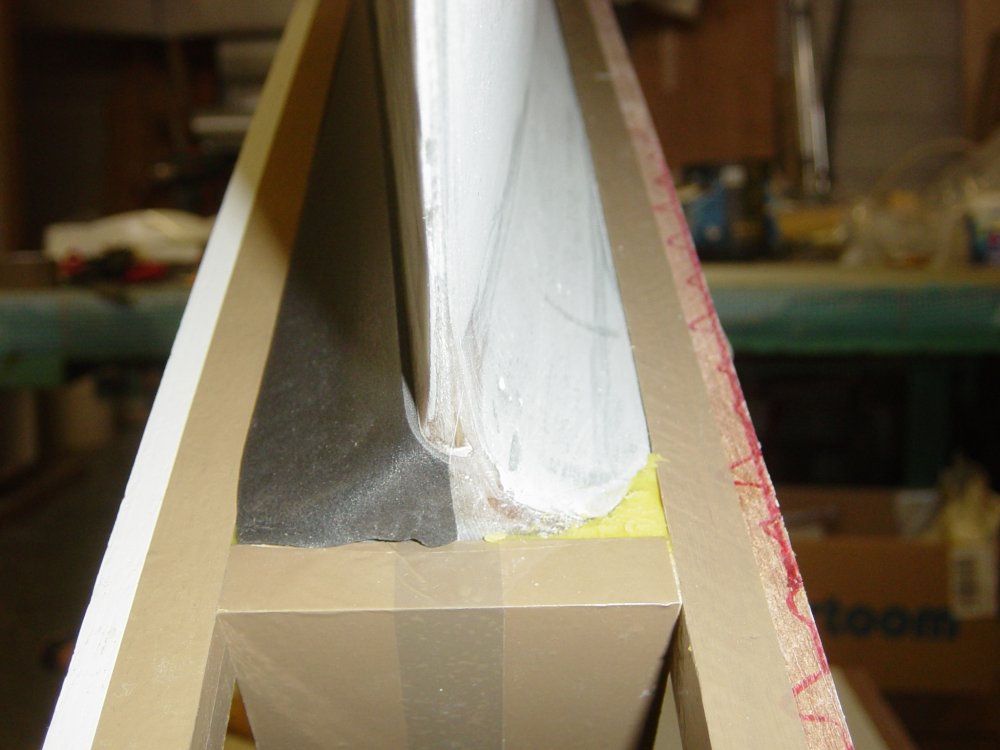

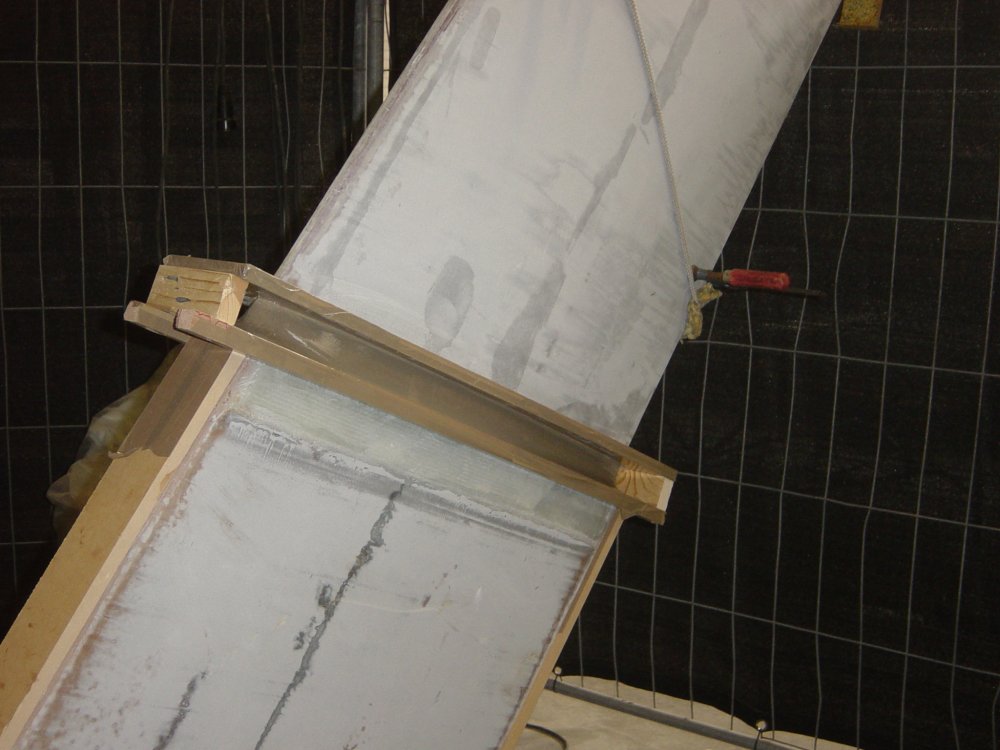

Dat lijkt mij wel een mooie dikte om de speling mee te maken. Het is ook nog eens erg flexibel en kan zo mooi de contouren van het zwaard volgen ter hoogte van de overgang van rechthoekig naar profiel. Op bovenstaande foto is het tape nog aan één zijde aangebracht. Verder zichtbaar het bovendeel van de mal (zwaard staat op zijn kop) bestaand uit 4 houten latten voorzien van bruin verpakkingstape. Het gele spul in het hoekje is kinderklei. Dat is gemakkelijk materiaal om lastige vormen in een mal mee te maken of mee op te vullen.

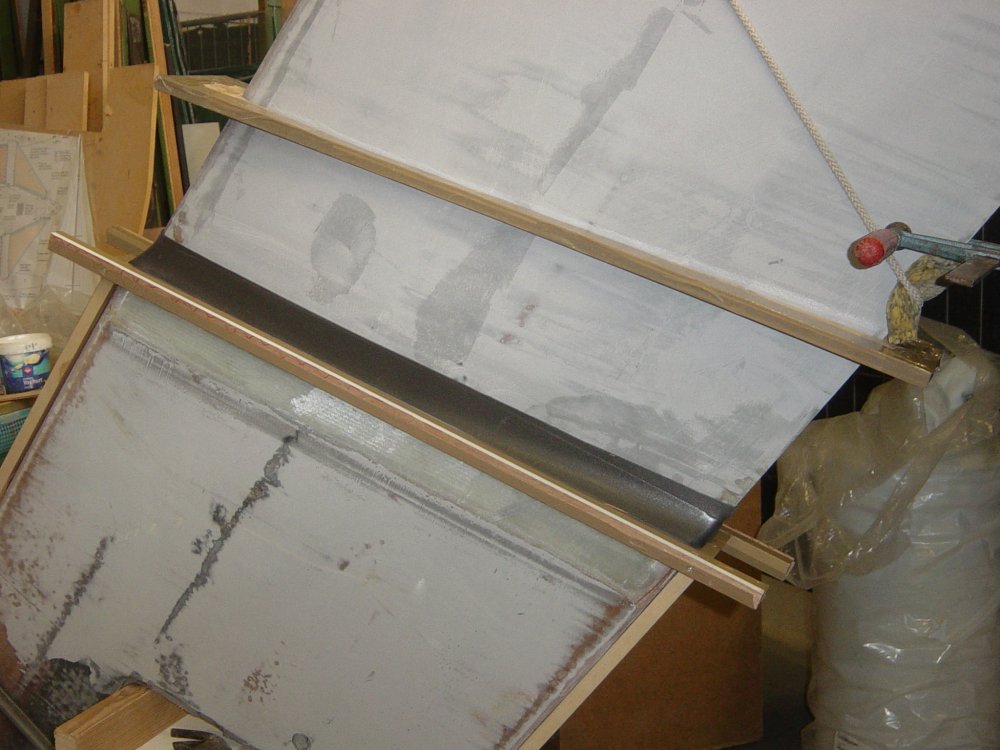

Het foam tape zit er mooi om heen ….


…. en omdat alles uiteindelijk ook weer los moet heb ik het oppervlak geheel beplakt met verpakkingstape om hechting aan het laminaat te voorkomen.

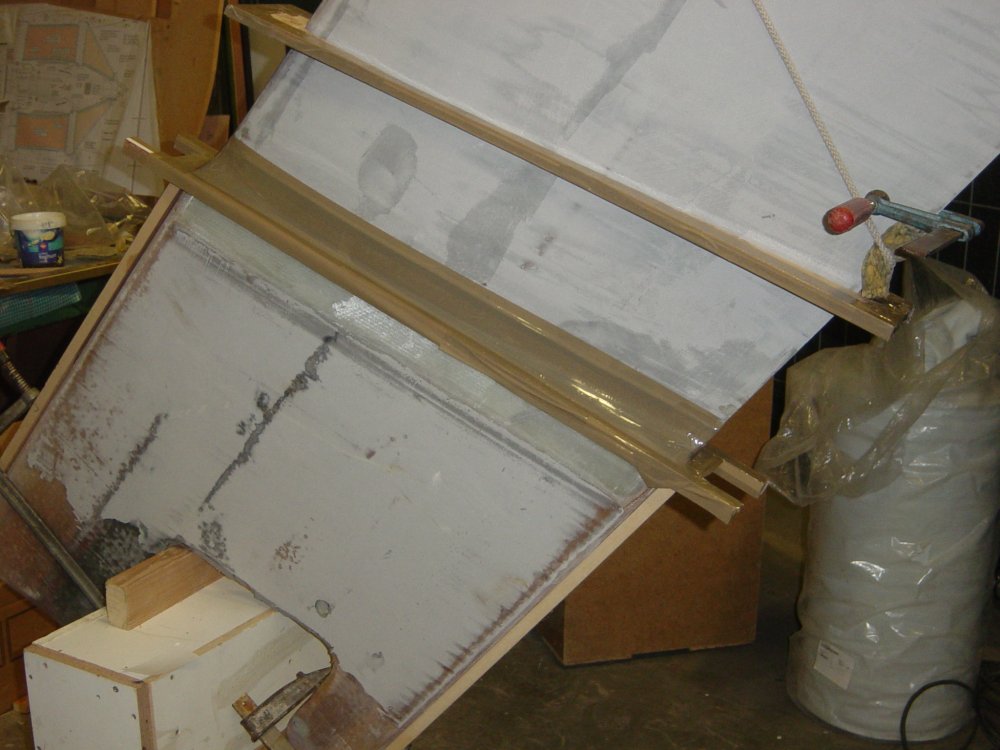

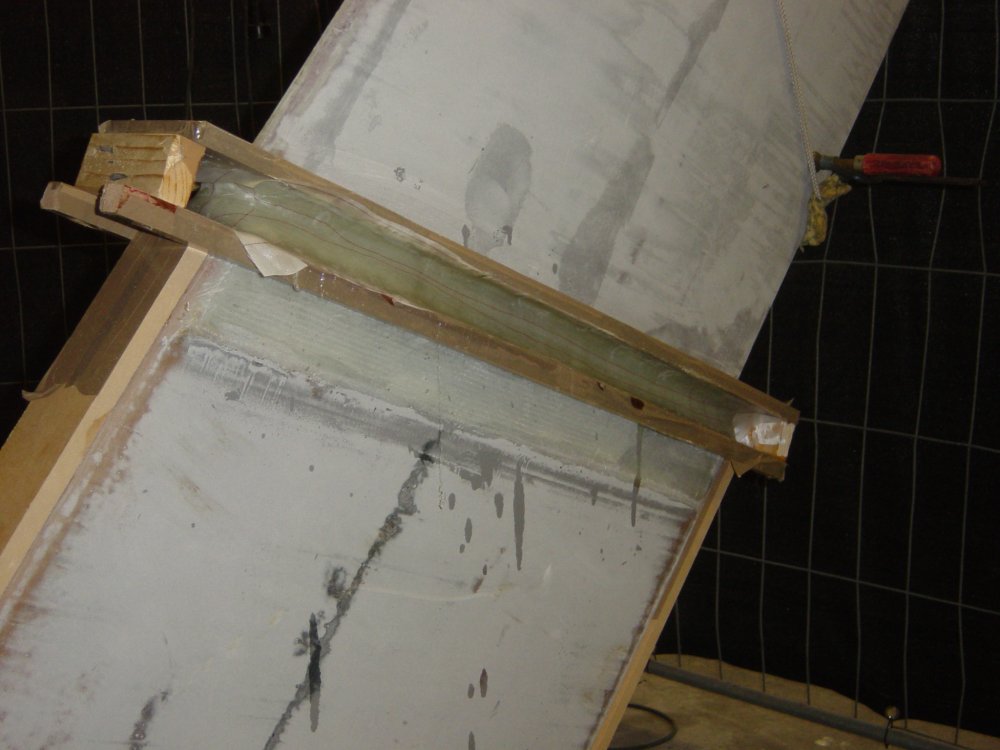

Hier is de mal compleet en op de juiste dikte gebracht. Verder is het nu een kwestie van laminaat opbouwen, elke dag een stuk of 10-12 laagjes of zo. Opvullen met glasvezels verdikte epoxy zou ook kunnen, maar ik geef toch de voorkeur aan vele laagjes weefsel. Hetgeen ook telkens een leuke onderbreking is van het arbeidsintensieve plamuren en schuren aan de middenromp.

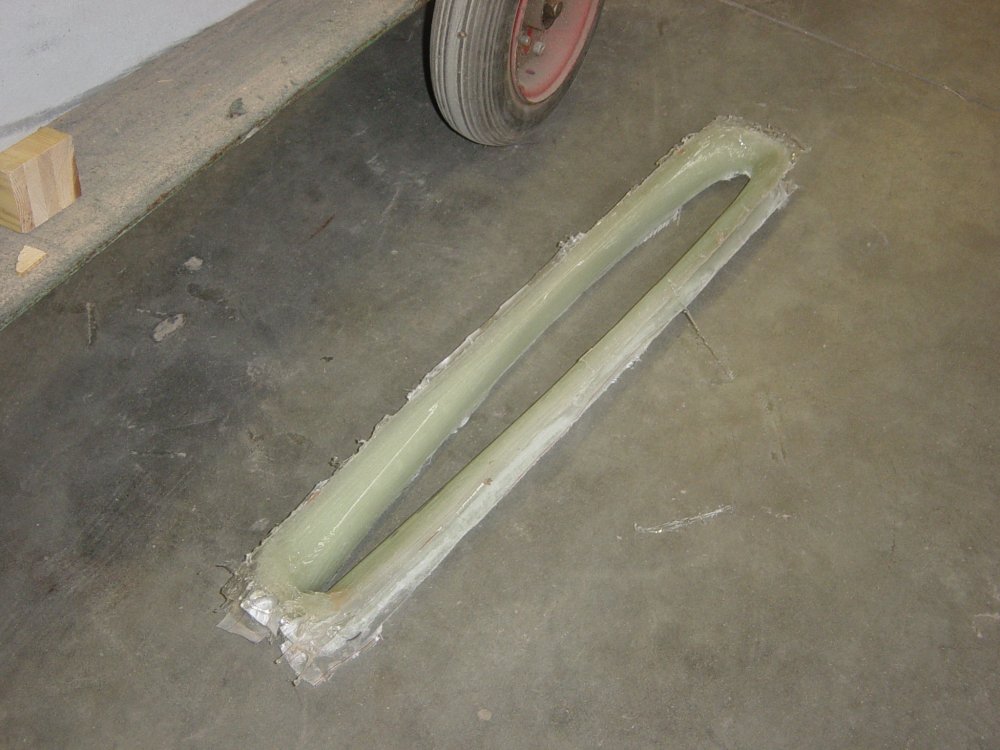

Het slotgat is goed gelukt en lost gemakkelijk.

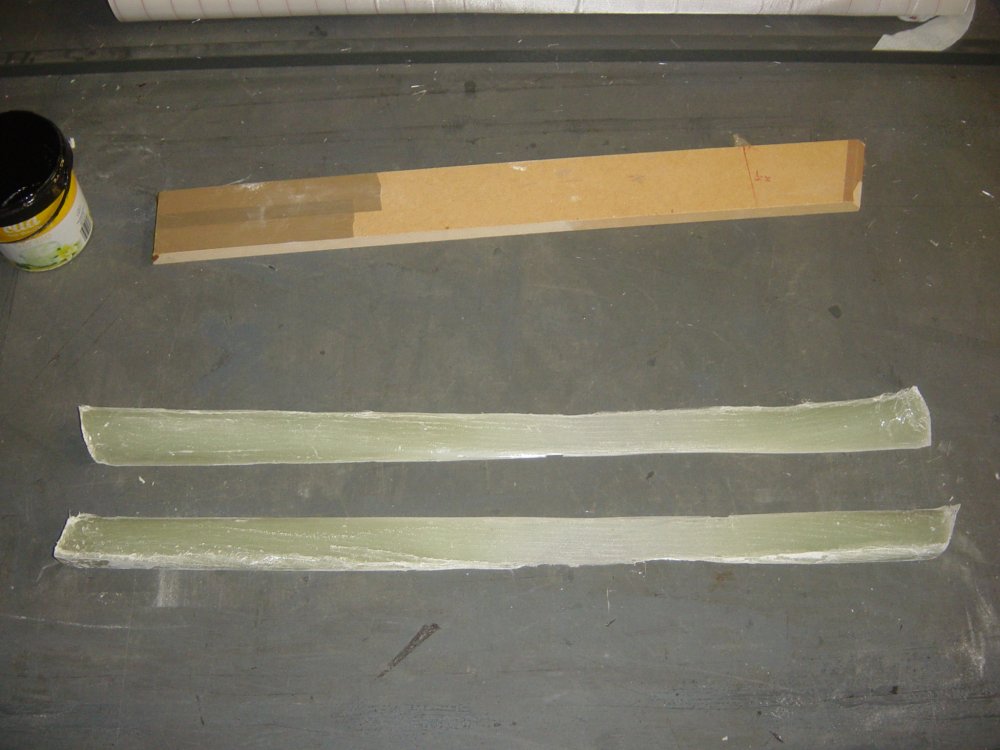

Na het nodige passen, meten, zagen en schuren zijn er uiteindelijk twee helften overgebleven, uiterst dun in het midden maar met mooie pasvormen aan de einden.

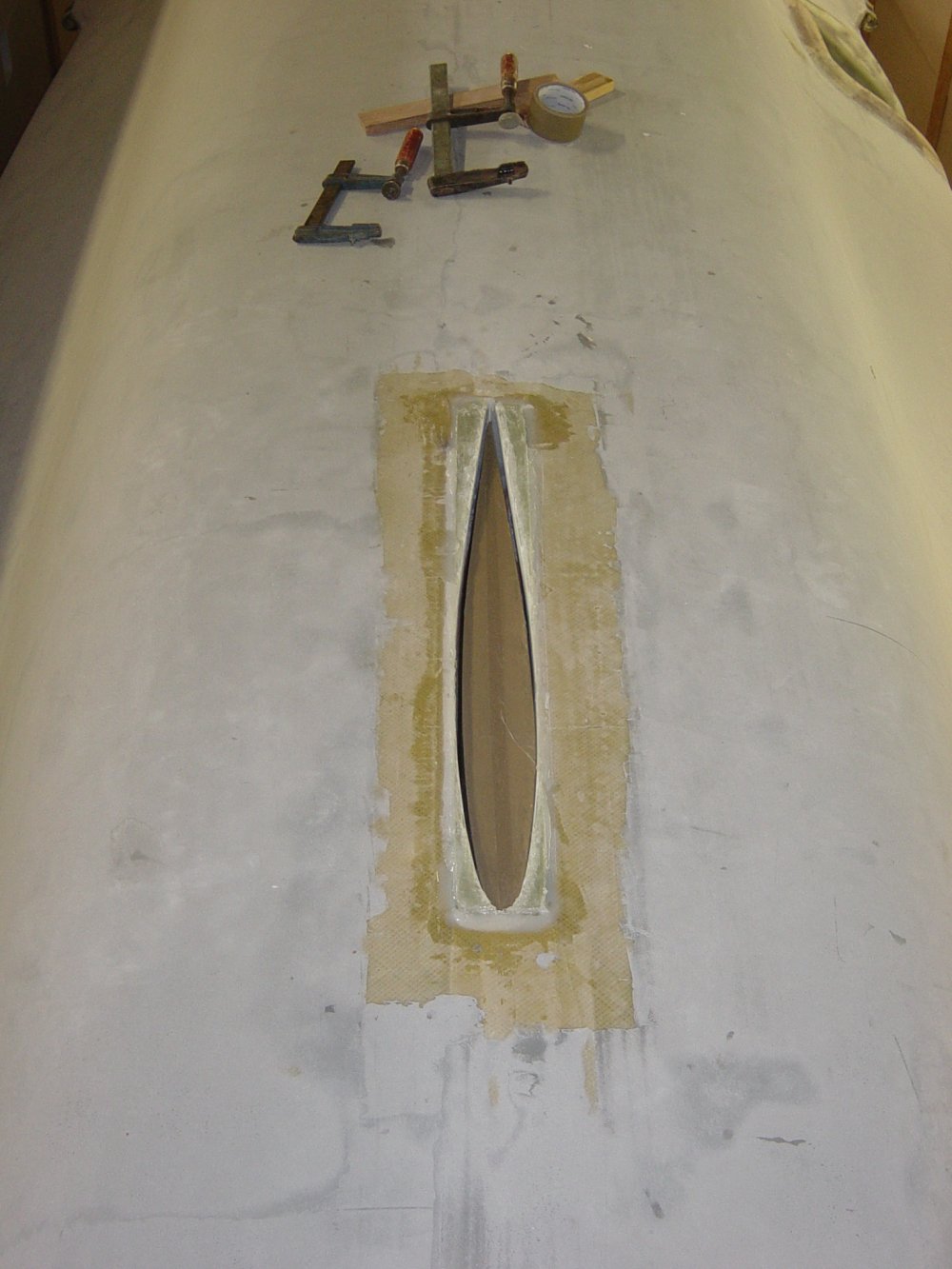

Het past mooi. Met behulp van het zwaard als maatvoering en contramal zijn de twee helften vastgelijmd in de zwaardkast en zowaar zonder ook het zwaard vast te lijmen.

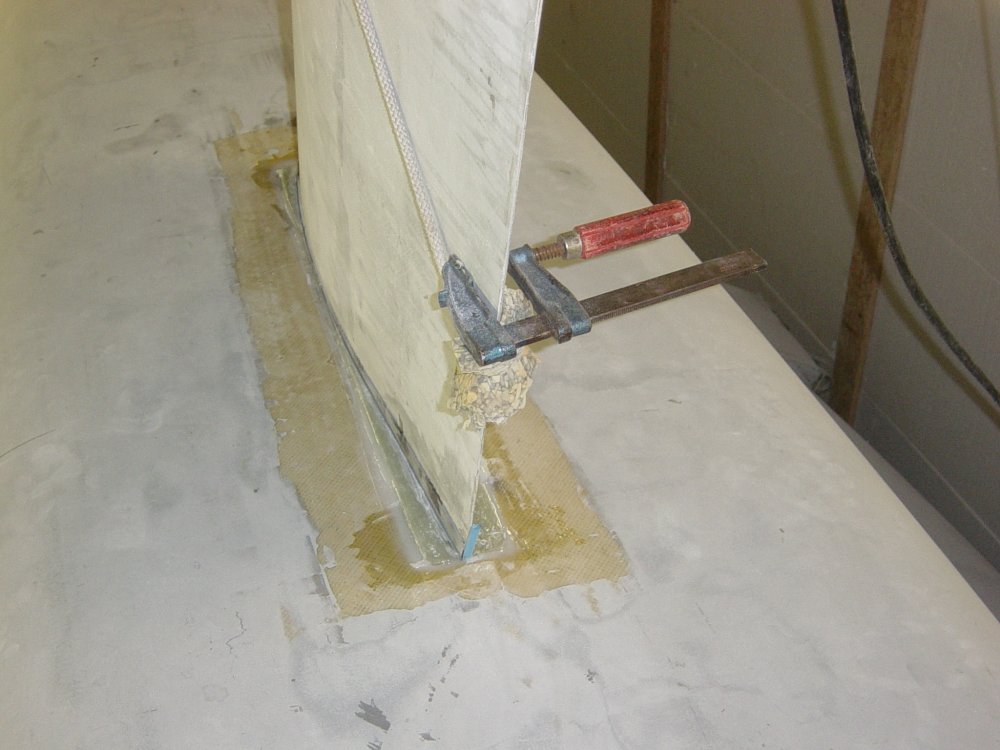

Na uitharding van de verdikte epoxy kon het zwaard keurig zakken.

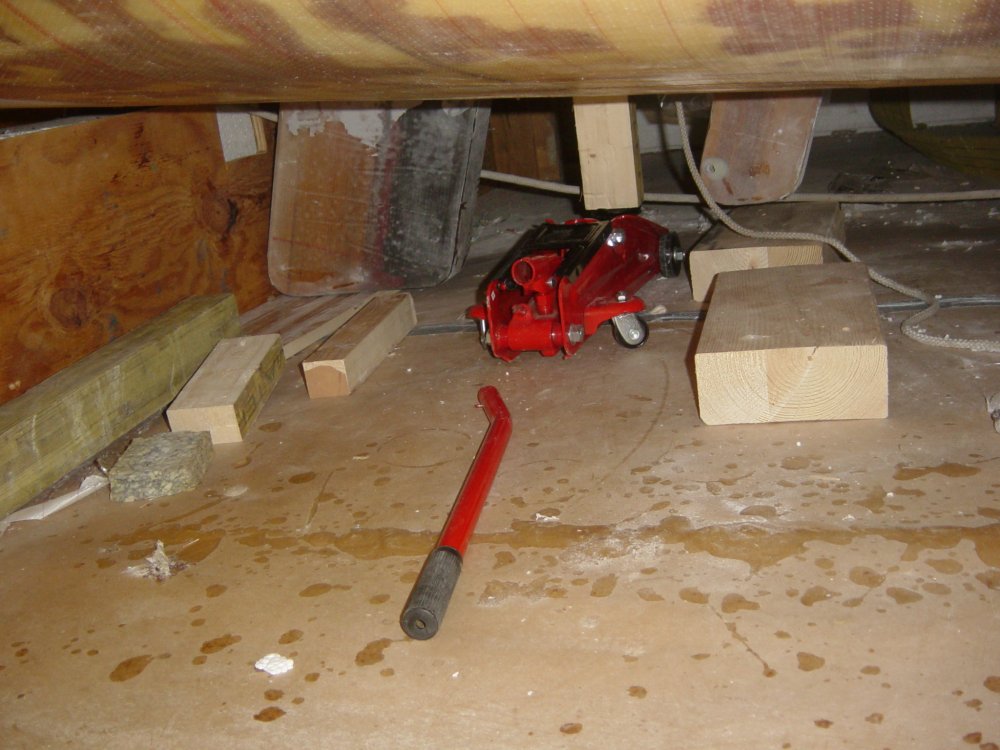

Omdat ik het laatste stukje van het zwaard niet meer kon vasthouden bracht een autokrik aan de andere kant van het zwaard uitkomst om ook het laatste stukje zwaard te laten zakken zonder hem naar beneden te laten donderen.

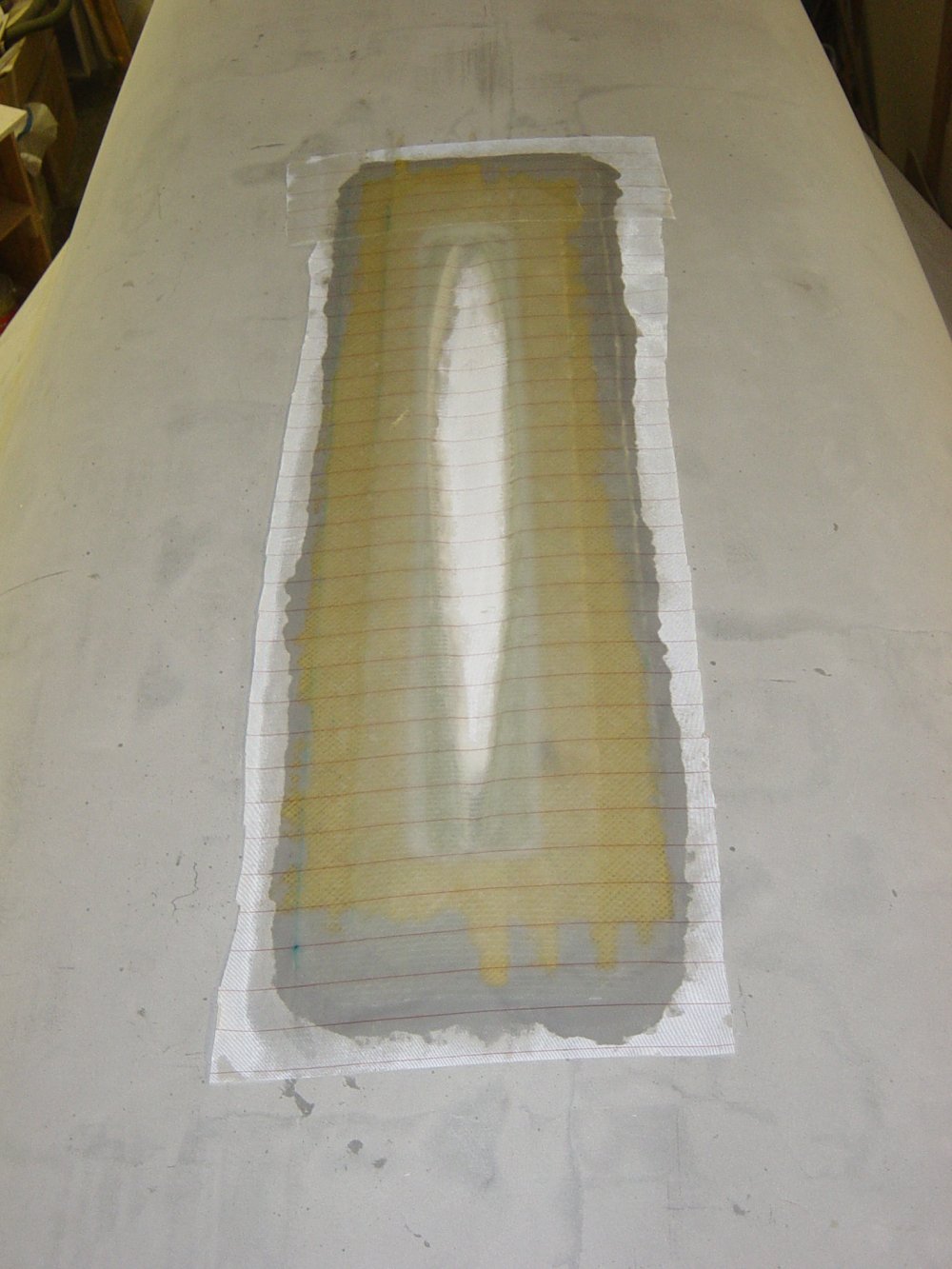

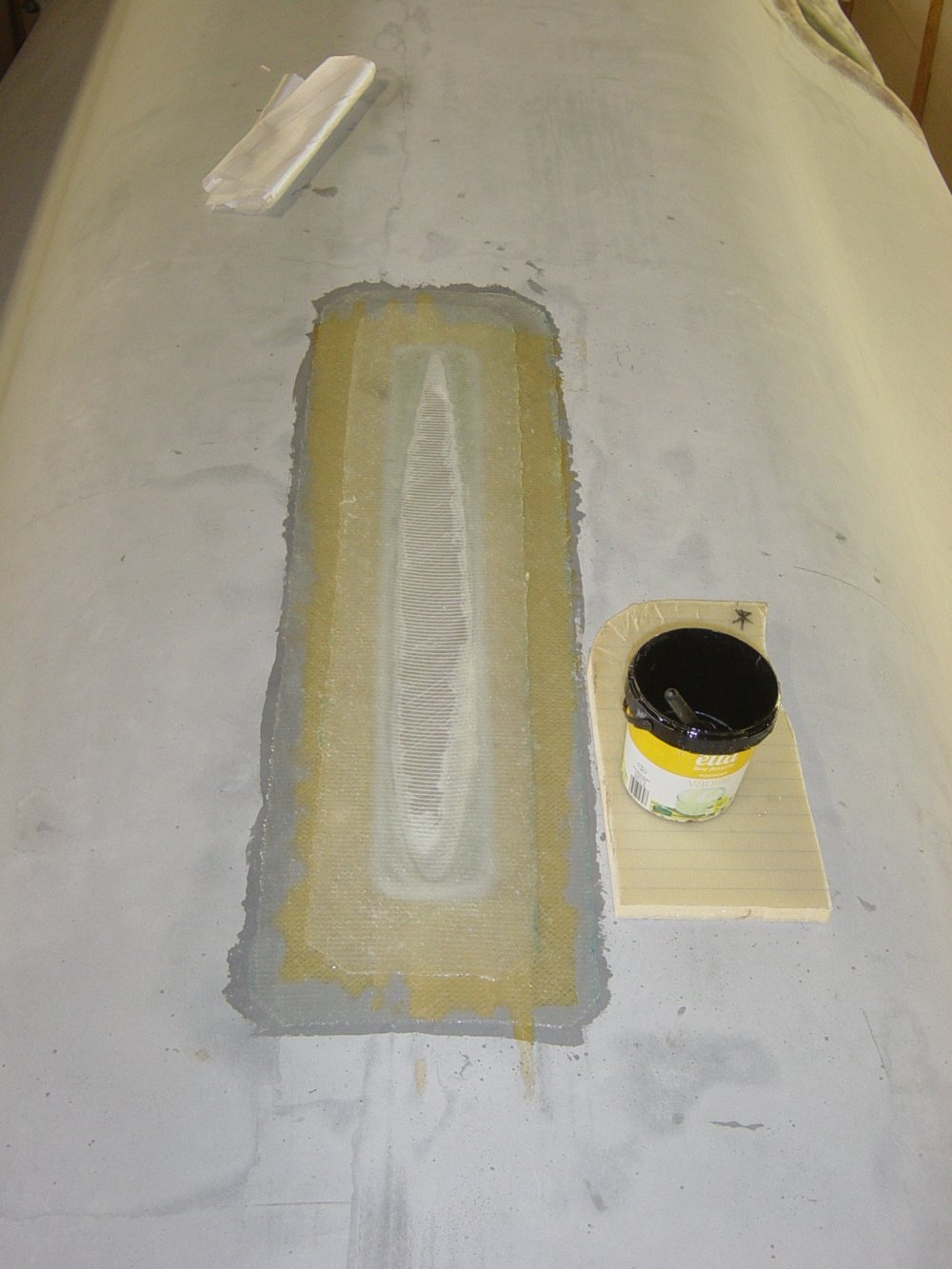

Het slotgat is hier verder afgewerkt met twee laagjes glaslaminaat en zoals inmiddels wel als bekend mag worden verondersteld doe ik niets zonder peelply.

Voorlopig is dit ff de laatste aktie met het zwaard. Hij zit nu in de kast, steunt op de grond en kan er niet weer eerder uit dan nadat de romp weer rechtop gezet is. Maar voor het zover is moet er eerst nog het nodige geplamuurd en geschilderd worden.

Mooi hoor

Erg boeiend, fantastisch dat dit zo mooi gelukt is.

Wat zal het heerlijk zijn om dit soort uitdagingen op te lossen en dan te zien het het plan mooi in elkaar past

Geweldig weer!

Ziet er erg mooi uit!!!

Dank voor de aardige commentaren.

Inmiddels is ook dit deel van de romp rondom het slotgat geplamuurd.
