Onderwerp: Sandwich of niet (Friendship 28)

Dank voor de reacties. Is er recht onder de mast wel een spant, of drukt de paal dan op het vlak (en moet daar evt nog wat verstevigd worden)?

Vermoedelijk staat ie op een spant dat ook weer op de kiel rust.
Een stuk ijzer eronder bouten is quick en dirty maar wellicht genoeg voor de komende tien jaar.
Waarschijnlijk is een serieuze reparatie gezien de kosten en moeite daarvoor als peerlen voor de zwijnen.
Gewoon nog even plezier van hebben lijkt mij!

holtere schreef :
Ook bij een quick and dirty reparatie moet de mast plat en de bestaande maststeun eruit. Ook als je er iets onder bevestigt met bouten, inplaats van dat je het last.
Zo'n reparatie aan de maststeun gaat veel makkelijker en in minder tijd als die niet ter plekke hoeft worden uitgevoerd.
De enige meerkosten zitten in het gebruik van rvs in plaats van pisbakkenstaal. Dat is in dit geval tientjeswerk, denk ik.

Maar goed; de keus is aan de eigenaar van de boot. Hij moet met de boot verder; zonder reparatie is de restwaarde nul en zeker als ie de boot ooit nog wil verkopen zou ik het zo netjes mogelijk oplossen.

Eens. We gaan binnenkort eens goed naar de constructie kijken en een plan maken. Zal dat hier voorleggen.

Vanavond met de eigenaar wezen kijken, paal verwijderd en de constructie proberen te begrijpen. Mast was al gestreken.

Paal was 80x40x3 staal en stond recht onder de mastvoet (zo’n 30 mm vóór het hart van de mastvoet).

Dak lijkt zonder belasting niet zichtbaar/voelbaar doorgezakt; ook geen haarscheuren zichtbaar in de gelcoat (hoewel het regende en schemerde…)

Het stukje strip bovenop de koker stak naar voren zo’n 5 cm uit en was verstevigd met een duidelijk door iemand zelf gelast knietje. Koker werd bovenaan op haar plaats gehouden door wat zelftappers door de strip, in het plafond.

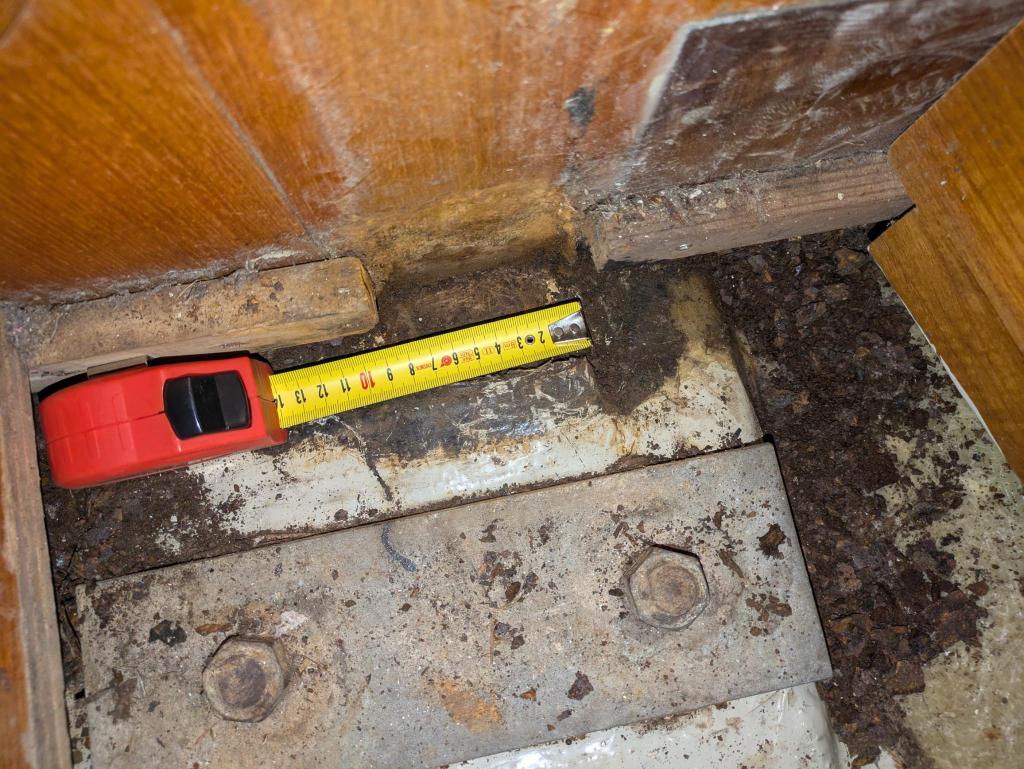

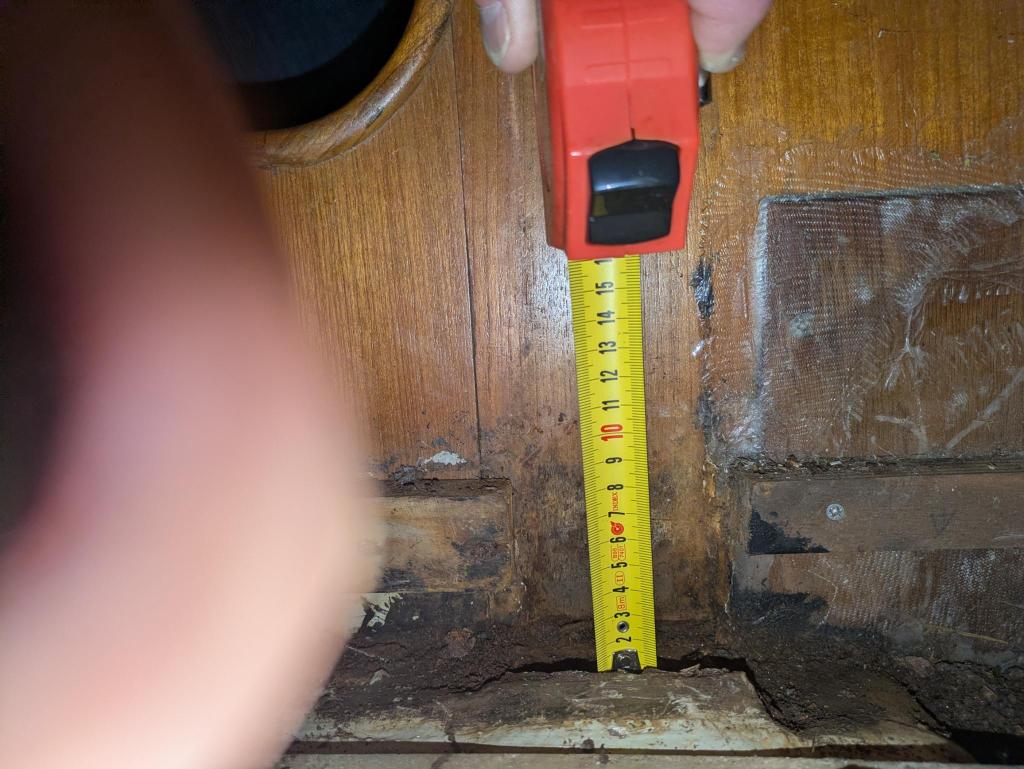

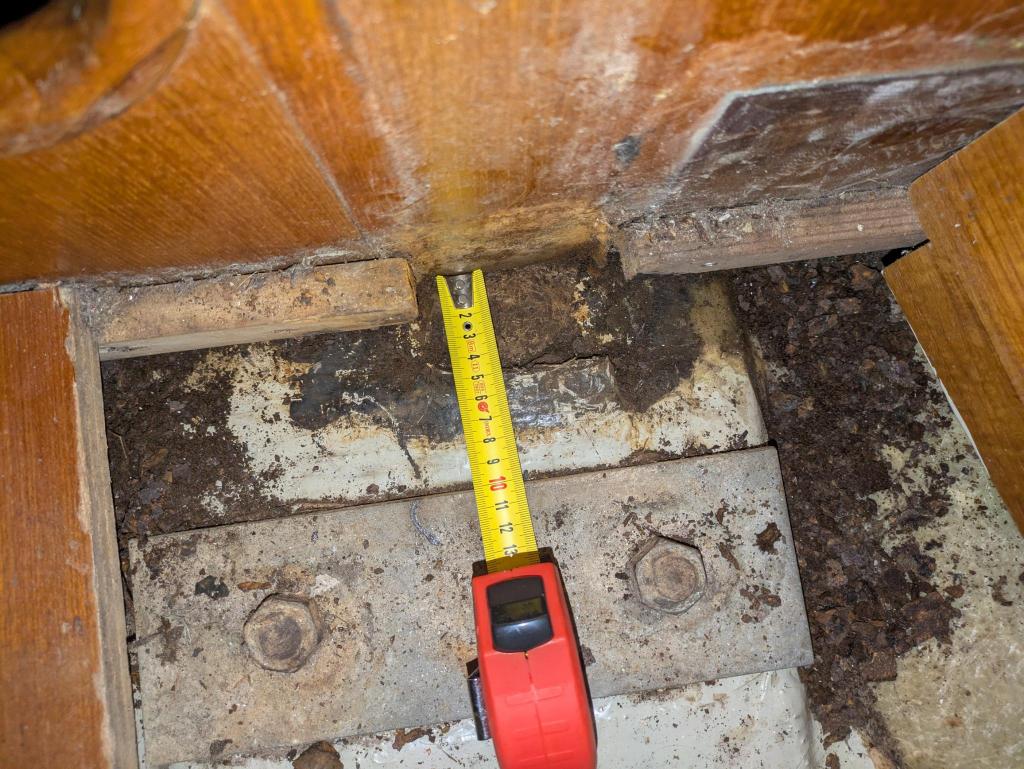

Onderkant zijn we nog niet zeker van hoe het zat, vermoeden is dat er een stalen strip van 80 mm breed in lengterichting geplaatst is op de kielflens tussen het schot en de gegalvaniseerde contraplaat van het paartje kielbouten daarvóór. Op dat plaatje was wss. een stukje koker gelast waar de maststut vertikaalover heen kon schuiven. De verticale speling (nodig om de mastkoker daar überhaupt te krijgen!) was opgeheven door er een lasrups te leggen. Daar vonden we nog resten van aan de (verder vergane) onderzijde van de koker. Plaatje is later overheen gelamineerd.

Houtwerk schot is niet rot en voelt nog hard. Overigens aan de voorkant geen sporen van een mooi aangelapt geheel gevonden; leek wel met ingedikte epoxy(?) verlijmd te zijn. Ook een eerdere reparatie gezien aan dat schot waar (ik had daar 20 naar terug aan meegeholpen schijnbaar) een nieuw stukje ingezet is. Weet niet meer wat daar toen loos was.

Wat we van plan zijn (ter discussie):
-weefsel over restant strip en restje strip weghakken tot de contraplaat
-alles goed schoonmaken, schuren, ontvetten tot kaal laminaat
-tussen mastschot en contraplaat een vlak bedje lamineren van 5-10 mm dikte
(na aanbrengen in vorm drukken door er van bovenaf een houten plaatje bekleed met verpakkingstape op de drukken, zuiver horizontaal). Houten plaatje aan de voorkant op contraplaat laten rusten, aan achterkant met 2 houtschroeven er doorheen als hoogteaanslag laten dienen

-Nieuw, identiek als oud, profiel voorbereiden met aan bovenkant steuntje lassen. Onderkant fractie te lang houden
-ter plaatse inkorten tot koker nét op z’n plaats te manouvreren is
-koker weer verwijderen en er een bodem in lassen
-koker plaatsen en speling tussen bodem koker en laminaatbedje opheffen door er hardhouten of stalen keggen tussen te slaan
-weefsels over de keggen leggen om deze te conserveren en op hun plaats te houden







Mastschot bleek bijna teruggeveerd tot vlak; paar stripjes aan koker lassen om mastschot mee te verbinden?

Is dat iets? Andere ideeën?

Een hardhouten 3x4tje oid erin. En schroef deze vast aan het schot. Paal kan (evt menie onderkant) rechtstreeks op het schot.
Andere optie: houdt de paal wat korter, set hem klem tegen het plafond (keg eronder), vastschroeven aan het schot, keg eronderuit en vol zetten met epoxy.
In zo'n paal kun je ook nog eens een haakje oid schroeven. Of bovenaan een driehoek/drager naar de eigenlijke mastvoet.



Gepost met de officiële Zeilersforum-app

Een massief mahoniehouten balk is wel veel mooier idd en ook eenvoudiger qua bewerkingen!

Voor dezelfde knikbelasting (traagheidsmoment) als de stalen koker zou deze 80x80 mm moeten worden. Wel kostbaar!

PS: aan het schot verlijmd mag zo’n balk vast wat dunner zijn lijkt mij: uitbuigen in de breedterichting van de boot houdt het schot al tegen…

Die koker lijkt mij best wel overbemeten, hoe moet ie nou uitknikken, het dak zelf duwt ook nog terug.
Dit is een standaardmaat: Hardhout regel 45x70mm share.google/iAU9kDpgqy8eHOERX
Mooi opschuren, en tbv de stevigheid: samen met het schot ben je 70x65. Lijkt mij dat daar niks mee gebeurd.



Gepost met de officiële Zeilersforum-app

Kun je de oude koker her-genbruiken en inkorten?
Vervolgens met draadeind(en) en moer(en) deze met de afdrukplaat vanaf de onderzijde verstellen.
Zo kun je de lengte traploos instellen en hoef je niet te veel aan te passen.
Persoonlijk zou ik hier nooit met hout aan de gang gaan. Succes ermee
