Onderwerp: Project: Elektrapaneel & schakelbord

Mooi project en bedankt voor het delen van de CAD file.

Het valt me op dat je een 3A automaat gebruikt voor de USB-laders. Kijkend naar de moderne laders (zie USB-lader topic) moet je nu al op zeker 80W per lader rekenen. Ik denk dat zwaardere automaten dan wel wenselijk zijn

XanderB schreef :
Ja klopt helemaal, maar dat realiseerde ik me pas later. Dat is nu al één van de aanpassingen met de zwarte Dymo tape.

Eigenlijk weet je altijd van te voren al dat als je alles zo vastlegt, dat het gelijk al niet meer klopt, soort Murphy.
Gelukkig had ik al expres een paar "blanco".

Maar met de C karakteristiek valt het ook wel weer mee.

Je zou eigenlijk eens zo'n automaatje open moeten zagen om te kijken wat er in zit. Welk afschakelprincipe (thermisch, inductie?) maar ook wat de schakelafstand is en of er iets in zit om de vlamboog op te vangen, luchtdruk af te laten (hete lucht zet uit, door een vlamboog zelfs explosief) en zo.

Onze Europese automaten zijn best heel slim ontworpen, ik vraag me af wat hier (niet) in zit.

@ Calidris

Hoe is het met het eerder aangekocht elektronisch schakel paneel ga je deze nog gebruiken?


nl.aliexpress.com/item/1005002...-3ebbba743594&_t=gps

Kan me niet voorstellen dat ie die gaat gebruiken.

dehler schreef :

Haha, scherp.
Die is nooit geleverd, achteraf wel blij om.

@Calidris

Mooi project!

Heb inmiddels het software programma gebruikt om ook een nieuw schakelpaneeltje te ontwerpen.
Leuk en eenvoudig programma.

Dank!

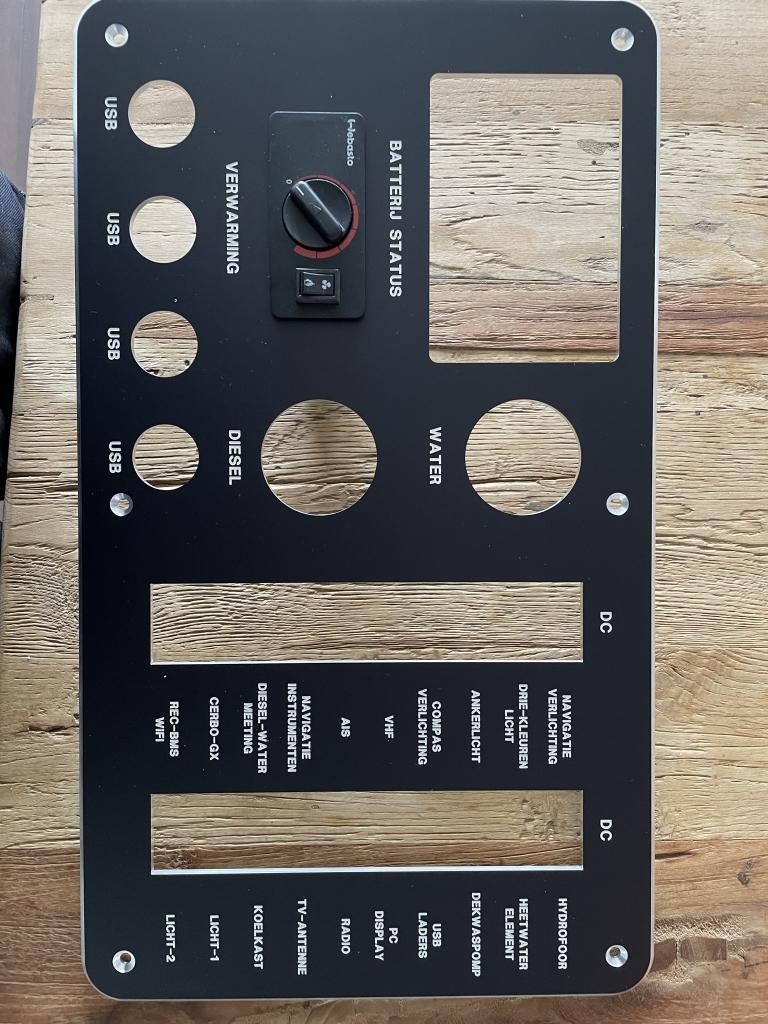

inmiddels een nieuw paneeltje ontworpen en vorige week binnen gekregen.

Schaeffer?

Seep schreef : Mooi!
Wat mij wel vaker opvalt en hier ook is dat er geen rekening is gehouden met extra schakelposities voor toekomstige uitbreidingen. Niet aan gedacht of bewuste keuze?

Beste allemaal,
Ik ben ook op zoek naar schakelaars voor nieuwe elektra.
Op Aliexpress staat dat deze voor 250 Volt zijn.
Mijn vraag is dan ook, hoe weet je of deze geschikt zijn voor 12/24 Volt.
Voor zover ik elektra begrijp is 3A op 250 V geel wat anders dan 3A op 12V.
Dan kom je toch op een totaal ander Wattage?
Ik hoor graag van jullie en hoop dat inderdaad gewoon te gebruiken is voor 12 V. Zit er trouwens ook een CE keurmerk op de zekeringen?

Als er ergens een CE verklaring bij hoort te zitten zijn het dit soort spullen wel. De vermelding CE op Ali spulletjes zijn meestal de drukinkt niet waard.

supermelv schreef :

Waarschijnlijk bedoel je 230 volt en daar zijn ze mogelijk beter voor geschikt dan 12 of 24 volt.
Hoe lager de spanning hoe hoger de stroom hoe groter de belasting op schakelaars en stekkertjes.
Mocht je hoe dan ook toch aan een alie paneeltje willen beginnen ( wat ik wel begrijp want bij G.K. liggen dezelfde panelen voor 10x de prijs van alie) Dan eerst alle stekkers en snoertjes vervangen voor goede en alle schakelaartjes even doormeten op onwaarschijnlijk hoge weerstanden.
En met wat geluk blijft het dan best wel lang goed functioneren.
Je kunt ook zelf bij de elektronica winkel schakelaartjes kopen met ledjes, usb en weet ik veel wat.
Dan ergens een paneeltje laten maken en zelf iets bouwen wat het twintig jaar uithoud als er niets geks gebeurt.

Mocht ik mijzelf avontuurlijk voelen dan kan ik dus gewoon deze schakelautomaten bestellen zolang ik alles maar vernieuw en even de weerstand van deze automaten doormeet?

Je avontuurlijk voelen kun je beter bewaren voor de zeilbestemmingen. Geluk en avontuur horen mijns inziens niet thuis in een elektrisch systeem, zeker niet aan boord. Er zijn heus veilige, betaalbare alternatieven voor de mooie maar dure Philippi paneeltjes.

Als je toch voor goedkoop gaat en de belangrijkste componenten voor goed gaat lopen vervangen, kun je ook financiëel waarschijnlijk beter voor meteen goed gaan.

Maarre...
Calidris gebruikte van die 250V automaten als schakelaar. Dat vond ik een heel toffe oplossing!
Alles compact achter een knop, op een rail en oerdegelijk als ik hem mag geloven (en die neiging heb ik)

De aangegeven waarden op schakel materiaal zijn de maximum waarden waaronder het onderdeel gebruikt mag worden.
Als er staat 250 volt AC, dan mag en kan het ook gerust gebruikt worden op 12 of 24 volt.
Bij wisselstroom zal een eventuele vonkbrug 50x per seconde onderbroken worden en dus nooit langer duren dan 20 miliseconden.
Bij gelijkstroom is er geen nuldoorgang die de vonkboog stopt, dus moet de contact afstand groot genoeg zijn om te onderbreken en snel genoeg onderbreken. Als dat niet gebeurd en de vonkbrug blijft te lang in stand, loopt de temperatuur op en gaat de boel stuk.

Nu zijn vonkbruggen bij 12 of 24 volt niet schokkend, zo lang de stromen niet al te groot worden en niet inductief zijn.

Kortom voor het gewone schakelaar werk op jachten zijn deze Chinese automaten prima geschikt!

Bij grotere inductieve stromen kunnen ze als zekering wel prima gebruikt worden als ze uitsluitend als zekering dienen en niet als schakelaar.

Bij inductieve lasten kun je een snubber circuitje parallel over de schakelaar zetten om evt vonkjes bij afschakelen te blussen.

Nachtvlinder schreef :
Wat dacht je van een Varistor en een blusdiode?

Ik heb net geleerd, door Nederlandsche taal armoede in een ander draadje, dat je een "snubber" aan je ankerketting moet hebben.

Een rekker over je zekering klinkt ook zo raar...

Calidris schreef :
Ja Schaeffer naar aanleiding van jou info.

ilCigno schreef :
De laastste twee rechts onder zijn spare maar nog geen bestemming voor.

Wat mij bevreemd is dat vaak materiaal uit China wordt afgespiegeld als zijnde rommel.
He die Chinezen vliegen door de ruimte met zelf geproduceerde ruimte vaartuigen.
Bouwen vliegtuigen en schepen en andere hoogwaardige apparatuur.
Natuurlijk kwam er in het verleden veel slechte kwaliteit materialen vandaan maar de tijden zijn aan het veranderen, wen er maar vast aan.

Reed schreef : Geen idee of je ervaring hebt met producten die geproduceerd zijn door en voor Chinese bedrijven (dus niet in China geproduceerd voor westerse bedrijven) maar mijn persoonlijke ervaring is dat daarvan de kwaliteit beduidend minder is dan dat ik gewend ben.

Calidris schreef :

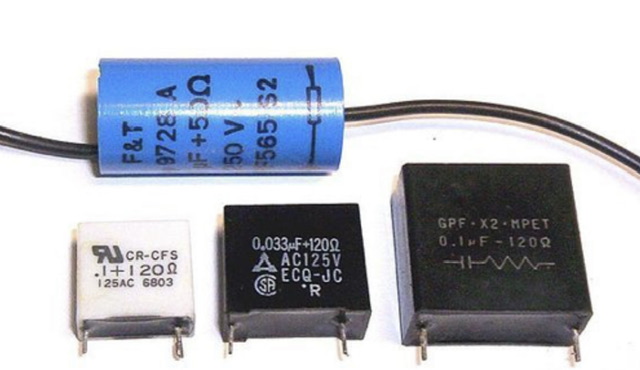

Een snubber is in z’n simpelste vorm een RC circuit (let op: de “R” staat voor “resistor”; dat is Engels voor “weerstand” ) Kun je kant-en-klaar kopen of discreet opbouwen. Voor de druktoetsen van mijn start- en stopspoelen heb ik dit gebruikt; zal meestal niet nodig zijn.

Ohh,ik vroeg me al af hoe je dit aansluit....
