Onderwerp: NMEA2000 kabels: de cathedraal, bazaar en de slang

Pieter Oskam schreef :

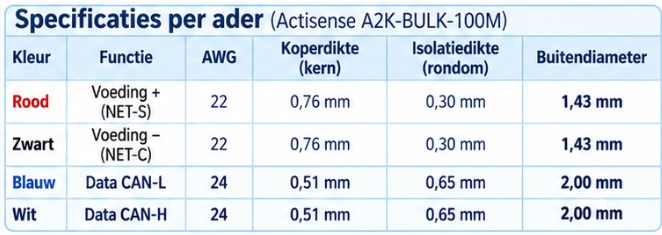

Het is andersom 22 AWG voor power en 24AWG voor data.

Die AWG nummers werken andersom idd: hoe lager de AWG, hoe groter de diameter.

(zie ik nu wat Roozeboos trekjes in je reactie? )

Ik had gehoopt op de reactie: "je ziet toch duidelijk dat de blauwe en witte data draden dikker zijn dan de zwarte en de rode!"

Ben bang dat mijn grap niet wordt begrepen?

Zeilprutser schreef :
Naar aanleiding van je "grap" ben ik hier inderdaad koperdraadjes gaan tellen

Pieter Oskam schreef :
Als ik het goed begrijp, zouden bij jouw goedkope kabel, de wartels verbonden moeten zijn met de afscherming. Die afscherming kan dan alleen maar doorgegeven worden, met metalen T-stukken. Dat is kwa corrosie op een boot, en daarmee betrouwbaarheid, niet zo handig. De continuiteit van de afscherming zit dan buiten de afdichting van de IP68.

Ik neem aan dat men daarom gekozen heeft voor shield=1

Noballast schreef :
Als je bij die kabel de weerstand meet over de wartels, meet je dan iets?

Joop66 schreef :
Spontaan zeg ik niets. Ik heb al heel wat stekkertjes aan de kabel verbonden en zou niet weten hoe de wartel met de afscherming in verbinding zou moeten staan.

Maar als noob toch ook maar ff gemeten. Niets nada 0 (uiteraard)

Noballast schreef :
Nul, als in oneindig? Of als in 0-Ohm?

Ik neem aan de eerste. Dat is goed. Want een normale M12 kabel zou dat wel hebben, als ik t goed begrijp.

Geen idee. 0 in de zin van staat niet met elkaar in verbinding

Noballast schreef :
Waarschijnlijk geeft de multimeter dan O.L aan ofwel "Open Loop".

Christiaan 676 schreef :
Dat klopt. Ik ben er niet zo in thuis.
